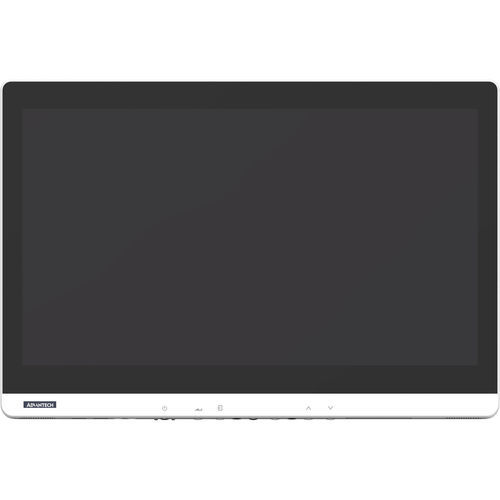

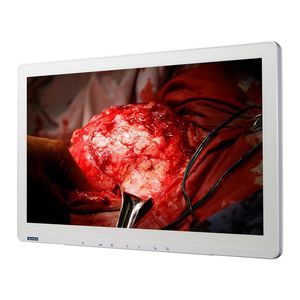

医療用モニター PAX-121 F

1920 x 1080フルHD21.5インチ

概要
PAX-121 (F Model) は、システム保護 IP54／フロント IP65 を備えた医療用タッチディスプレイです。ファンレス設計とオプションのカバーガラスにより、衛生環境や感染対策に適します。

主な特長

• 21.53" Full HD（1920 x 1080）表示、10点投影型静電容量方式タッチ対応
• ファンレス設計、システム IP54／フロント IP65 による衛生的な運用
• 医療規格 IEC/EN 60601-1、IEC/EN 60601-1-2（EMC）、UL60601-1 に準拠
• DisplayPort 1.2、HDMI 1.4、DVI、USB-B（upstream）、音声入出力などのインターフェース

認証
CCC；CE；FCC Class B；UL60601-1；IEC/EN 60601-1；IEC/EN 60601-1-2（EMC）。

サポート
データシートおよび技術資料のダウンロードが利用可能です（お問い合わせください）。

仕様
LCD
画面サイズ: 21.53"
解像度: 1920 x 1080（Full HD）
アスペクト比: 0.672916667
Pixel Pitch: 0.08265 x 0.24795 mm
視野角: 178° / 178°
コントラスト比（Typ.）: 1000 : 1
輝度（Typ.）: 250 cd/m2
色深度: 16.7 Million（6-bit + A-FRC）
表示モード: 透過型、通常黒
応答速度: 14 ms（typ.）
タッチスクリーン: 10点マルチタッチ P-CAP；一部モデルでクリアガラスオプションあり
バックライト: LED

入力
DisplayPort 1.2 x1 — 1920 x 1080 @ 60 Hz max.
HDMI 1.4（Type A）x1 — 1920 x 1080 @ 60 Hz max.
DVI x1 — 1920 x 1080 @ 60 Hz max.
USB Upstream: USB-B x1
Audio In: 3.5 mm ジャック x1

出力
HDMI 1.4（Type A）x1 — 1920 x 1080 @ 60 Hz max.
Audio Out: 3.5 mm ジャック x1

環境条件
動作温度: 0 ~ 40° C
保存温度: -20 ~ 60° C

電源
定格: DC 12V、5.42A max.

筐体色
提供バリエーション: Blue、White（モデルにより異なる場合あり）

物理特性
IP 等級: フロント IP65 / システム IP54
VESA マウント: 100 x 100 mm；75 x 75 mm
外形寸法（W x D x H）: 524 x 357 x 58 mm
重量: 5.5 kg

保証
PAX-121B-C2A-LFC: 2年；その他バリアント: 3年。

技術情報

• モデル群/例: PAX-121B-C2A-LFC；PAX-121W-C2A-LFD；PAX-121W-C2A-LFC
• 電源: DC 12V、5.42A max.
• VESA: 100 x 100；75 x 75 mm
• 動作温度: 0 ~ 40° C；保存: -20 ~ 60° C
• 認証: CCC、CE、FCC Class B、UL60601-1、IEC/EN 60601-1、IEC/EN 60601-1-2（EMC）
