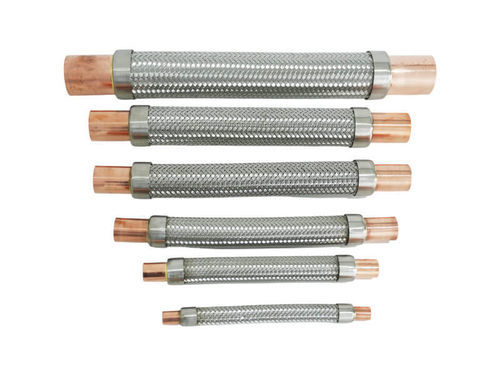

防振コネクター SF series

真空ポンプ用コンプレッサー用フレキシブル

製品概要
本振動アブソーバは、波形のステンレス鋼内側ホース、外側のステンレス鋼編組補強層、および金属製の端部接続部で構成されています。このフレキシブルな構造は、機器の始動時や運転中に発生する限定的な動きを吸収しつつ、配管との密閉接続を維持します。コンプレッサー、真空ポンプ、その他振動を発生する機器と剛性配管システムの間に設置する用途を想定しています。

仕様

• 波形ホース：SUS 316L ステンレス鋼
• 編組補強：SUS 304 ステンレス鋼
• 接続管端部：TP2 銅（ろう付け用）
• 柔軟性と振動減衰を提供
• 配管用途に適した高耐圧性
• 振動および騒音の伝達を低減
• 剛性配管および接続部品を繰り返しの機械的応力から保護
• TP2 銅端部はろう付け接続を容易にする
• コンプレッサーの吸込・吐出配管接続に適合
• 代替材料および接続構成は要求に応じて対応可能

型式
Model | Size (inch) | Size (mm) | Working Pressure (psig) | Burst Pressure (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

技術仕様

• 内側波形ホース材質：SUS 316L ステンレス鋼
• 外側編組補強：SUS 304 ステンレス鋼
• 接続管端部：TP2 銅（ろう付け用）
• 振動を吸収し、剛性配管への騒音伝達を低減する設計
• 接続された部品を繰り返しの機械的応力から保護
• コンプレッサーの吸込・吐出配管接続に適合
• 使用圧力および破裂圧は型式により異なる（型式表参照）
• 複数の型式サイズを用意（SF-1A〜SF-13）
• 要求に応じて代替材料および接続構成に対応可能
