胸椎-腰椎椎弓根スクリュー A27 series

複軸単軸カニューレ

製品概要

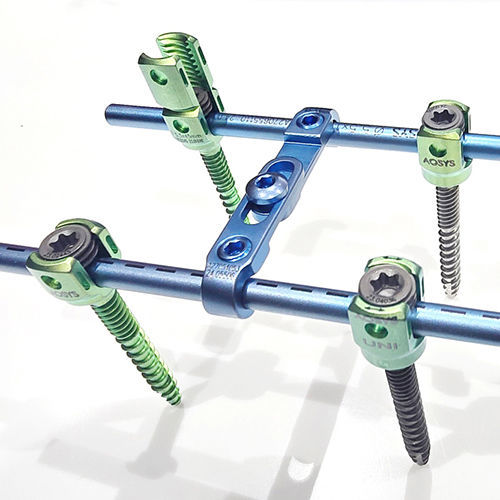

Ø 5.5 mmの二重ねじ（Dual Thread）椎弓根スクリューは、胸腰部の脊椎手術における確実な固定を目的に設計されています。二重リードのねじ形状は保持力と挿入速度を最適化し、緩み（バックアウト）耐性を維持します。標準的なØ 5.5 mmロッドシステムに適合し、頭部や先端の構成を複数用意しています。

モノアキシャルスクリュー（二重ねじ）
モノアキシャルスクリューは剛性のあるアンカーとして用いられ、腰椎領域や変形矯正時の胸椎頂点で頻用されます。非稼働のシャンクは低プロファイルで、椎体の回旋操作を容易にする強い制御力を提供します。

モノアキシャルスクリュー - コード / サイズ

• Code No.: A2701 — Ø 4.5mm — Size: 20mm to 60mm (5mm variation)
• Code No.: A2701 — Ø 5.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2701 — Ø 6.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2701 — Ø 7.5mm — Size: 30mm to 100mm (5mm variation)

ポリアキシャルスクリュー（二重ねじ）
ポリアキシャルスクリューはヘッドの多方向角度調整を可能にし、解剖学的制約のあるレベルでもスクリュー軌道の自由度を確保しつつ、最終締結時にヘッドとロッドを整列させることができます。胸椎・腰椎全レベルで最も広く使用されるタイプです。

ポリアキシャルスクリュー - コード / サイズ

• Code No.: A2702 — Ø 4.5mm — Size: 20mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 5.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 6.5mm — Size: 30mm to 70mm (5mm variation)
• Code No.: A2702 — Ø 7.5mm — Size: 30mm to 100mm (5mm variation)

UNIプラナースクリュー（二重ねじ）
UNIプラナー設計は、ポリアキシャルのロッド整列機能とモノアキシャルに近い椎体制御を組み合わせ、複雑な側弯変形の全体矯正を容易にします。

UNIプラナースクリュー - コード / サイズ

• Code No.: A2744 — Ø 4.5mm — Size: 20mm to 60mm (5mm variation)
• Code No.: A2744 — Ø 5.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2744 — Ø 6.5mm — Size: 30mm to 60mm (5mm variation)

モノリダクションスクリュー（二重ねじ）
二重リードのねじ設計により迅速な挿入と確実な固定が可能です。サイズは色分けされ、術中の識別が容易です。サドルロッキングブロックと鋸歯状のインターフェースによりロッドとスクリュー間の接触面が拡大し、クロススレッディングを最小化します。

モノリダクションスクリュー - コード / サイズ

• Code No.: A2703 — Ø 4.5mm — Size: 18mm to 20mm; 20mm to 50mm (5mm variation)
• Code No.: A2703 — Ø 5.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2703 — Ø 6.5mm — Size: 30mm to 60mm (5mm variation)
• Code No.: A2703 — Ø 7.5mm — Size: 30mm to 60mm (5mm variation)

ポリリダクション / カニューレ / フェネストレイテッド オプション
フェネストレイテッド（開孔）およびカニューレ（中空）タイプはインプラントの金属量とプロファイルを低減しながら、椎体内へのPMMA注入を制御して行えます。カニューレによりスクリューを介したセメント注入が可能で、フェネストレーションは遠位先端へのセメント供給を導きます。ねじ形状は、緩み防止のための上部細目ねじと引き抜き防止のための下部粗目ねじを組み合わせています。先端はセルフタッピングおよびセルフセンタリングに最適化されています。

Fenestrated / Cannulated Dual Thread - コード / サイズ

• Code No.: A2749 — Ø 5.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2749 — Ø 6.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2749 — Ø 7.5mm — Size: 25mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 5.5mm — Size: 30mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 6.5mm — Size: 30mm to 55mm (5mm variation)
• Code No.: A2750 — Ø 7.5mm — Size: 30mm to 55mm (5mm variation)

特徴 / 利点

• 頭尾方向の角度付け — スクリューの軌道にかかわらずロッドとの確実な結合を可能にします。
• 内外側方向の剛性 — モノアキシャルアンカーに類似した椎体の回旋操作と制御を可能にします。

適応

• 変形矯正および外傷の治療。
• 骨癒合を補助するために脊椎の一部（T1–L5）を固定する用途。
• 術式に応じたmonoaxial、polyaxial、uniplanar、reduction、cannulated、fenestratedなどのバリエーション。

技術仕様

• シリーズ：Ø 5.5 mmロッドシステムに適合するDual Thread椎弓根スクリューシステム。
• 利用可能なタイプ：Monoaxial、Polyaxial、Uni Planar、Mono Reduction、Poly Reduction、Cannulated/Fenestrated。
• ねじ設計：二重リード/二重ねじ — 上部の細めのねじがバックアウトを防ぎ、下部の粗めのねじがペディクルに食い込みます。
• スクリュー先端：セルフタッピングおよびセルフセンタリング（フェネストレイテッドはPMMA注入を可能にします）。
• ポリアキシャル最大角度：ロッド配置を容易にするため最大50°。
• カラ―コーディング：術中識別のための直径/長さの色分け。
• 利用可能な直径とサイズ範囲：Ø 4.5 mm、5.5 mm、6.5 mm、7.5 mm。指定の長さ範囲は5 mm刻み（上記のリスト参照）。
• 器械類：側弯矯正および標準脊椎手術向けの専用器械セット；サドルロッキングブロックおよび鋸歯状ねじを用いた還元・固定設計に対応。
