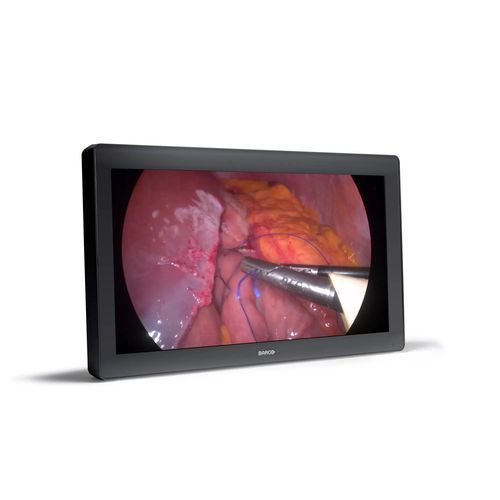

医療用モニター MDFC-8232 3xB

外科用手術室用内視鏡用

簡単な説明

• 31.1" 患者近傍用手術モニター（2D/3D 内視鏡・顕微鏡用途） — MDFC-8232 3xB（4K/UHD、3D）。

主な特長

• UHD / FHD 3D 内視鏡カメラに対応する設計；BT.2020 & BT.709 色域対応
• 入出力は構成可能：12G-SDI / HDMI / DisplayPort / 3G-SDI オプション
• 交換可能な3Dアイシールドと軽量フレームを含む人間工学的キットで複数ユーザーの視聴が可能
• 医療グレードのフルガラス前面、耐擦傷で清拭・消毒が容易；差込式ロック可能コネクタカバー
• 手と目の協調を考慮したほぼゼロ遅延の映像処理
• 広色域と高度な色補正（ITU-709、DCI-P3、BT.2020）

製品説明

• 31インチの患者近傍モニターで、正確な色再現と低遅延の映像が求められる現代の手術環境向けに設計されています。
• 独自の映像処理と高度なカラ―キャリブレーションにより、広色域LCDが高い色精度と詳細な画像を最小限のアーティファクトで表示します。2DモードではFHDの4倍の解像度でUHD表現が可能です。
• 3Dモードでは、同梱の人間工学キット（フレーム＋交換可能な3Dアイシールド）により、複数のユーザーが異なる視角・視距離でも同一のFHD映像を深度感を保持して閲覧できます。
• DP/HDMI（MDFC-8232 3HB）または DP/SDI（MDFC-8232 3SB）として提供；顕微鏡や腹腔鏡カメラシステムの一般的な2D/3Dフォーマットに対応します。
• フルガラス前面は反射を抑え、清掃・消毒が容易です；VESA-100 マウントは手術用ブームやスプリングアームに対応します。
• MDFC-8232 3HBは動画・動画像に最適化されています；静的なインターレース形式のサポートは限定的です。インターレースを完全にサポートするには12Gバリアントを推奨します。対応タイミングはユーザーガイド参照。
• ホワイト筐体は別注で対応可能です。

主な機能（概要）

• 低遅延かつノイズ低減に最適化された映像処理
• ピクチャーインピクチャー、ピクチャーバイピクチャー、画像ミラー、回転
• フェイルオーバーモードおよびDVI出力での画面クローン（2D：表示クローン、3D：左右ビューOSD選択可能）
• FHD入力をUHDへアップスケール；レガシー信号を受け入れ
• DC電源出力およびケーブルカバー

仕様
画面技術：TFT AM LCD / IPS-PRO 技術 / LED バックライト
アクティブ画面サイズ（対角）：789 mm (31.1")
アクティブ画面サイズ（H x V）：698 x 368 mm
アスペクト比：17:9 / 16:9
解像度：4K / 2K (4096 x 2160) / UHD (3840 x 2160)
ピクセルピッチ：0.1704 mm
色表現：10-bit（10億7300万色相当）
色域：ネイティブ：92% DCI-P3 / 105% Adobe
色補正：ITU-709、DCI-P3、BT.2020、BT.709
視野角：水平 178° / 垂直 178°
輝度：最大 450 cd/m²（typ.）；ネイティブ色域：390 cd/m²（校正既定値）；@6500K：360 cd/m²（校正既定値）
コントラスト比：1300:1（typ.）
応答速度（T on + T off）：20 ms（typ.）
白色点：ネイティブ：7200K；校正：5600K、6500K、9300K
ガンマカーブ：1.8、Video、2.2、2.4、DICOM
3D視聴距離：最適 1500 mm；最小 686 mm
垂直視野角：最小視聴距離時：上下 15°；最適視聴距離時：上下 8.0°（クロストーク < 7%）
レンズ種類：円偏光：左眼上位
キーボード：有効/無効切替可能なメンブレンスイッチ付き容量式7キータッチキーボード
ビデオ入力（概要）：2D入力は複数のDisplayPort構成、12G-SDI（3840 x 2160 @60Hz、3SBのみ）、HDMI 2.0（3840 x 2160 @60Hz、3HBのみ）、FHD入力用DVI（4Kへアップスケール）を含む。3D入力はデュアルDP/SDI/HDMI構成およびFHD用2x 3G-SDI（デュアルストリーム）を含む。
ビデオ出力：2x 3G-SDI（3G-SDI入力ループスルー）；1x DVI（4K表示クローン - 1080i/1080pにダウンスケール）
マルチイメージサポート：（2Dのみ）ピクチャーインピクチャー、画像ミラー・回転、フェイルオーバーモード、DVI出力での画面クローン、FHD入力のUHDアップスケール
リモートコントロール：USB Type B ポート（ファームウェアダウンロード & 制御プロトコル）
外部電源：AC入力：100 – 240 VAC / 47-63 Hz オートスイッチ；DC出力：+24 VDC / 10 A
DC電源出力：DCコネクタ：+5V / 2A（DVI、DP、USBポートでも利用可能）
消費電力：最大 168W（Max） / 24V ± 10%；電源オフ時：約1W
外形寸法（W x H x D）：778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
本体質量：MDFC-8232 3Hx = 14.4 kg；MDFC-8232 3Sx = 14.7 kg
梱包時質量（正味）：20 kg
取付規格：100x100 & 200x100 mm VESA
動作温度：0° C ~ 35° C
保管温度：-20° C ~ 60° C
動作湿度：10% ~ 90% R.H.
保管湿度：5% ~ 90% R.H.
認証および適合：ANSI/AAMI ES60601-1:2005/(R)2012；CSA CAN/CSA-C22.2 NO. 60601-1:14；IEC 60601-1 Edition 3.1 (2012)；IEC 60601-1-2 (2014)；FCC CFR 47 Part 15 Subpart B；GB17625.1-2012；GB4943.1-2011；GB/T9254-2008；CE、c-UL-us、DEMKO、CCC。認証：IP20（前面のみIP45）。環境適合：ROHS-3、REACH、WEEE。

技術仕様

• モデル：MDFC-8232 3xB
• 画面：31.1" (789 mm)、4K / UHD (3840 x 2160) または 4096 x 2160
• 色サポート：10-bit（1,073百万色）
• 色域：92% DCI-P3（ネイティブ） / 105% Adobe
• 輝度（最大）：450 cd/m²（typ.）
• コントラスト比：1300:1（typ.）
• ビデオI/O：DisplayPort、HDMI2.0（3HB）、12G-SDI（3SB）、3G-SDI、DVI
• 電源：外部電源 100–240 VAC；DC出力 +24 VDC / 10 A
• 寸法（W×H×D）：778 × 473 × 93 mm
• 質量（正味）：約14.4–14.7 kg
• 保証：3 年
