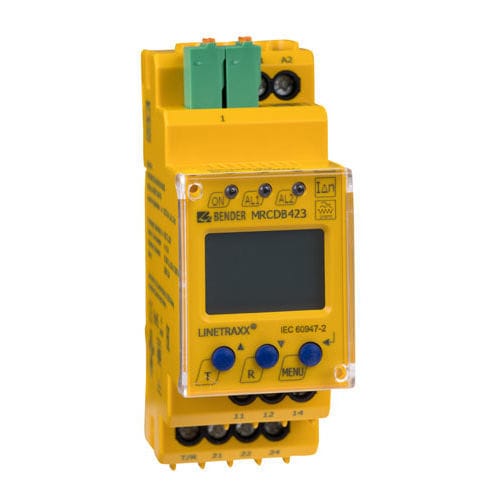

完全窒素モニター LINETRAXX® MRCDB423

電子セキュリティ医療ITシステム用

AC/DCに敏感なMRCDB423と対応するCTUB101-CTBC...測定用変流器は、ACまたはDC故障電流が発生するアース付きシステム（TNおよびTTシステム）の追加保護（間接接触からの保護）として使用されています。これらのシステムの一部は、コンバータ、バッテリー充電器、周波数制御ドライブ付き建設現場機器など、特に6パルス整流器または平滑付き1方向整流器を含む負荷である。 MRCDB423は、測定用変流器を用いて値を測定するため、監視システムの公称電圧や動作電流にほとんど依存しません。 残留動作電流IΔn2、応答遅延時間ton2、および現在測定されている残留電流IΔは、標準ディスプレイに表示されます。 MRCDB423と適切な電流トランス、絶縁特性を持つスイッチング素子を組み合わせることで、MRCD保護装置に対するIEC 60947-2 Annex Mの要求事項を満たすことができます。 このアプリケーションは、特に人体保護、防火、プラント保護などの保護目標を意図しています。スイッチング素子は、スイッチオフ時間が17msを超えないようにする必要があります。
