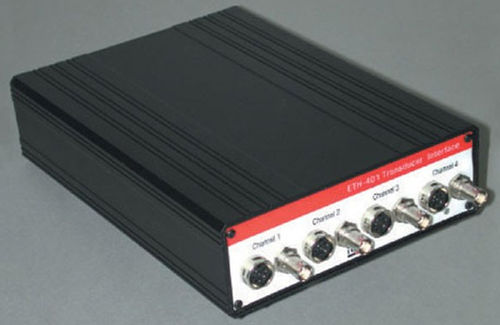

EMG電気生理学アンプ ETH-401

ECGEGG4チャンネル

概要
ETH-401はBIOSEBトランスデューサ向けの専用ブリッジアンプで、励起、ゲイン、ノイズフィルタリングを持つ4チャンネルを提供します。システムノイズおよび内在オフセットが非常に低く、高分解能のデータ取得システムでの使用に適しています。ETH-401は力、血圧、変位の測定に使われる低帯域幅のブリッジトランスデューサとのインターフェース用に設計されています。

動作原理
ETH-401のゲイン制御はDIN-8コネクタに配置したプログラミング抵抗により実装され、チャンネルのゲインを確定的に設定します。BIOSEBトランスデューサはETH-401を最適なゲインに設定しますが、多くのBIOSEB以外のブリッジ型トランスデューサもETH-401で動作するように構成可能です。機器自体の低いオフセットは、低オフセットのブリッジトランスデューサおよび高分解能データ取得機器と組み合わせることで、オフセット調整の必要性を低減します。ETH-401は耐久性とノイズ耐性を高める低プロファイルのアルミニウム筐体に収められています。複数台の積み重ねが可能でベンチスペースを節約できます。

主な特徴

• 4つの差動DIN-8コネクタ配置
• 励起、ゲイン、ノイズフィルタリングを提供する4つの独立チャンネル
• 非常に低いシステムノイズと内在オフセット
• 高分解能によりオフセット制御の必要性を最小化
• DIN-8コネクタ内のプログラミング抵抗による簡単なゲイン制御
• コンパクトなフットプリント；積み重ね可能
• 耐久性とノイズ耐性を高める低プロファイルのアルミ筐体

適用分野

• 低帯域幅のブリッジトランスデューサとのインターフェース
• 力、血圧、変位の測定信号の増幅
• 生理学および生体計測の教育・研究用途

技術仕様 / スペック

• 型番: ETH-401
• 機能: トランスデューサ用ブリッジアンプ
• チャンネル数: 4（独立チャンネル）
• コネクタ: 差動DIN-8（4差動DIN-8コネクタ配置）
• ゲイン制御: ゲイン設定用のDIN-8コネクタ内プログラミング抵抗
• ノイズ / オフセット: 非常に低いシステムノイズおよび低い内在オフセット
• 互換性: BIOSEBトランスデューサ向けに設計；ほとんどのブリッジ型非BIOSEBトランスデューサに対応可能
• 推奨インターフェース: 高分解能データ取得システムとの接続に適合（例：IX-118）
• 筐体: ノイズ耐性と耐久性を高める低プロファイルのアルミ筐体
• 機械特性: 小さなフットプリント；ベンチスペース節約のため積み重ね可能
• 典型用途: 力、血圧、変位の測定
• 製品重量（メタ）: 0.000000 kg（製品メタデータに記載のとおり）
