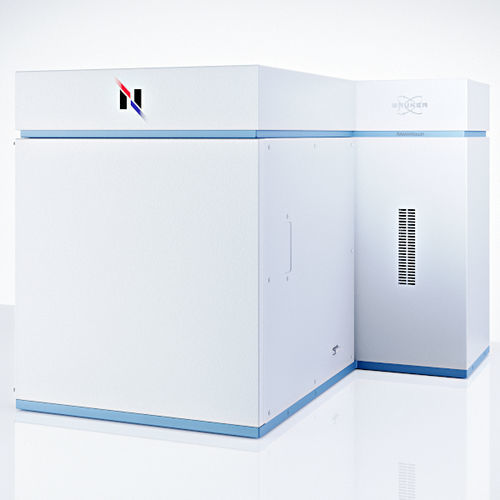

ラマン顕微鏡 RAMANtouch

ライフサイエンス用バイオテクノロジー用研究用

製品概要: RAMANtouchは、特許取得済みのレーザースキャン技術を使用して、世界最速の高品質なラマンイメージングを提供する高度な共焦点ラマン顕微鏡です。 ハイライト: - Nanophotonの技術は、ライン状のレーザー照明と2次元CCDを使用して、1回の露光で400のスペクトルをキャプチャします。 - ガルバノメータースキャナーによるレーザースキャンにより、数分で数十万ピクセルの迅速かつ正確なラマンイメージングが可能です。EMCCDは不要です。 主な特徴: - 超高速ラマンイメージング - 高いスペクトルおよび空間分解能 - 完全に自動化されたハードウェア - 2D/3Dラマン画像の強力な分析 - 自動キャリブレーションと自動アライメント ガルバノメーターによるレーザースキャン: - ガルバノメトリックミラーを使用した革新的なスキャン方法により、サンプルステージを動かさずに対物レンズの下でレーザービームをスキャンできます。 - レーザービームは観察面に垂直に入射し、特別な測定モードを可能にします: - レーザーラインスキャン: 最大速度と精度で高いスペクトルおよび空間分解能を実現。 - ポイントスキャン: ラマンスペクトルコントラストのある領域のみを測定して、迅速な概要画像を作成します。 - AreaFlash測定: 視野全体にラマンレーザーラインをフラッシュし、超高速測定のために完全な領域の平均スペクトルを作成します。 測定モード: - レーザーラインモード: - ライン照明による超高速ラマンイメージング - 視野全体にわたる均一で変形のないレーザーライン - emCCDは不要 - レーザーポイントモード: - 視野の端でも完璧な焦点スポット - モーター駆動ステージより数百倍速い - 最大10 nmの位置精度 3Dラマンイメージング: - 共焦点光学系により、サンプル内での非破壊ラマン分析が可能になり、透明なサンプルの3Dラマン画像が得られます。 - ライン照明と高精度ステージにより、3Dイメージングのための比類のない速度と品質を提供し、内部構造と成分分布を明らかにします。 - 例: ラマンは透明なファイバー内を検出します（サンプル: 二成分PEクラッドとPETコアファイバー、取得時間: 20〜30分、黄色の点: TiO2）。 利点: - XZ平面での深さプロファイリングラマンイメージングにより、非破壊分析が可能になり、多層フィルムの検査などが可能です。 - 油浸対物レンズは空間分解能を向上させ、250 nmの薄さの超薄層を検出します。 - ラマン顕微鏡は、有機/無機化合物の識別や結晶多形性に関する重要な洞察を提供し、サブミクロンの空間分解能と水性環境でのサンプル分析能力を備えています。 アプリケーション: - バッテリーの研究と製造: 電極の安定性とバインダーの有効性を評価して性能を最適化します。 - シリコンと半導体: 欠陥検出、製造の最適化、性能向上。 - ライフサイエンス: 疾病診断、バイオ分子研究、細胞プロセスの理解、生物学的サンプルの構造分析。 - 医薬品: 製剤の監視、製品品質の評価、成分分布の分析。 - 鉱物と無機物: 結晶構造、相識別、組成、欠陥分析。 - ナノカーボン材料: グラフェンの品質分析、電子機器用カーボンナノチューブの特性評価。 - ポリマーとプラスチック: 材料分析と特性評価、硬化度、樹脂分布の評価。 - 食品と飲料: 品質管理、汚染物質検出、栄養分析、食品組成の理解。 証言: - Dr. Yong-Woon Lim, Samsung Display, 韓国: RAMANtouchはディスプレイ製造におけるリアルタイムの欠陥分析を可能にし、正確な欠陥識別とプロセスの積極的な改善を可能にします。 - Professor Dr. Yong-Moon Lee, Chungbuk National University, 韓国: RAMANtouchは大面積マッピングと正確なパワーコントロールを提供し、生物学的および製薬サンプルの高度な研究を促進します。 仕様: - 空間分解能: Xで350 nm、Yで500 nm、Zで1 µm - 対物レンズ: 5x、10x、20x、50x、100x - スペクトル分解能: <0.9 cm⁻¹（グレーティングに依存、最大3つのグレーティング利用可能） - ステージの詳細: XYZモーター駆動ステージ30 × 30 × 35 mm - キャリブレーション: 標準ランプとサンプルに基づく自動キャリブレーション - アライメント: 光路の自動アライメント - レーザー安全性: インターロック付きクラスIレーザー安全ドア
