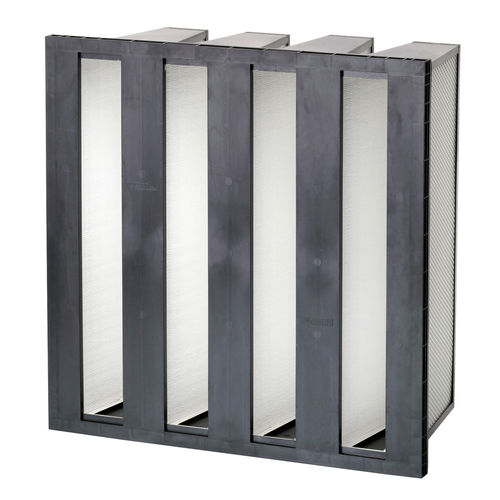

プリーツ形フィルター カートリッジ Absolute™ VGHF

HEPAマイクログラスファイバーエア

概要
高風量かつ低圧損を必要とする空調処理装置（AHU）向けの法蘭付コンパクトHEPAフィルター。ABS製ヘッダーフレーム（フランジ幅25mm）とV型プリーツパックにより、広い媒体面積で低圧損かつ軽量化を実現します。EN1822のクラス（E11、H13、H14）で提供され、ISO 29463に基づく個別スキャン試験済みです。

主な特長

• 高風量対応（最大 2.3 m/s フェイス速度）
• ABS ヘッダーフレーム、フランジ 25 mm の法蘭型コンパクトHEPAフィルター
• V 型プリーツで媒体面積を確保
• 完全焼却可能（incinerable）
• AHU のHEPAアップグレードに対応
• 提供クラス: EN1822 E11、H13、H14

代表バリエーション（抜粋）
品番 | フィルタークラス EN1822 | 幅 (mm) | 高さ (mm) | 深さ (mm) | 風量 (m3/h) | 初期圧力損失 (Pa)
VGHF11-592x287x292-0P | E11 | 592 | 287 | 292 | 1350 | 165
VGHF11-592x490x292-0P | E11 | 592 | 490 | 292 | 2450 | 165
VGHF11-592x592x292-0P | E11 | 592 | 592 | 292 | 3000 | 165
VGHF13-592x287x292-0P | H13 | 592 | 287 | 292 | 1350 | 250
VGHF13-592x490x292-0P | H13 | 592 | 490 | 292 | 2450 | 250
VGHF13-592x592x292-0P | H13 | 592 | 592 | 292 | 3000 | 250
VGHF14-592x287x292-0P | H14 | 592 | 287 | 292 | 1300 | 300
VGHF14-592x490x292-0P | H14 | 592 | 490 | 292 | 2450 | 300
VGHF14-592x592x292-0P | H14 | 592 | 592 | 292 | 3000 | 300

製品仕様

• 用途: 空調システムおよび工業プロセスのEPA/HEPA最終ろ過
• フィルターフレーム: ABS ヘッダーフレーム、フランジ 25 mm
• ろ材: ガラスファイバー
• 最大使用温度: 70°C
• 相対湿度: 100%
• 推奨最終差圧: 初期差圧の 2 倍
• セパレーター: ホットメルト
• ガスケット: ポリウレタン、継ぎ目なし発泡、フラットガスケット
• シーラント: ポリウレタン
• 最大風量: 要求に応じて計算可能
• 最大最終差圧: 500 Pa
• 備考: すべてのフィルターは ISO 29463 に基づく個別スキャン試験済みで、PEフィルムに個別包装されています。その他の仕様はお問い合わせください。
