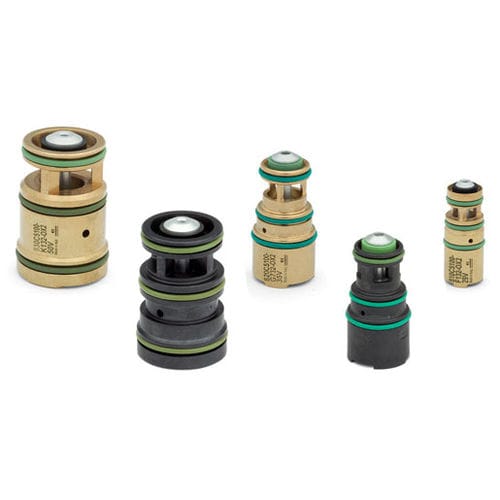

医療弁 Series 8

ソレノイド

2/2方 - ノーマルクローズ（NC） 3/2方弁 - ノーマルクローズ(NC) シリーズ 8 空気操作式バルブは、特にコンパクトな設計で大流量を必要とする用途に適しています。 このバルブは、サイズに応じたエレクトロパイロットによって空気圧で操作されます。 マニホールドアセンブリに理想的なカートリッジデザインは、寸法と空気圧接続の数の両方を減らすことができます。 バルブの標準機能は2/2方向NCです。 しかし、適切な弁座に挿入すれば、3/2ウェイNC機能を果たすことができます（次ページ参照）。 2/2方弁 - ノーマルクローズ(NC) 3/2方 - ノーマルクローズ（NC） シリーズ8は、パイロットソレノイドバルブも含むアルマイト製ボディーにカートリッジバルブを直接組み込んだバージョンの種類を増やしました。新しいボディは、外部パイロットによる空気圧作動バージョン、または外部と内部の両方のパイロットによる電気空気圧作動バージョンを可能にします。 技術的特徴 機能 - 2/2 NC - 3/2 NC 作動 - 空気圧作動ポペット式 空気圧接続 - マニホールド内のカートリッジシート オリフィス径 - 5 ... 9 mm 公称流量 - 420 ...1480 Nl/min（空気圧 6 bar ∆P 1 bar） 流量係数 kv (l/min) - 6.5 ... 23 使用圧力 - 3 ÷ 6 bar （外部パイロット供給では 0 ÷ 6 bar） パイロット圧力 - 3 ÷ 6 bar 使用温度 - 0 ÷ 50 流体 - ISO 8573-1:2010に準拠したろ過空気クラス[5:4:4]（最大油粘度32 cSt）、不活性ガス、オキシゲン 設置 - 任意の位置 流体と接触する材料 本体 - PPS - 真鍮 内部部品 - アルミニウム シール - FKM
