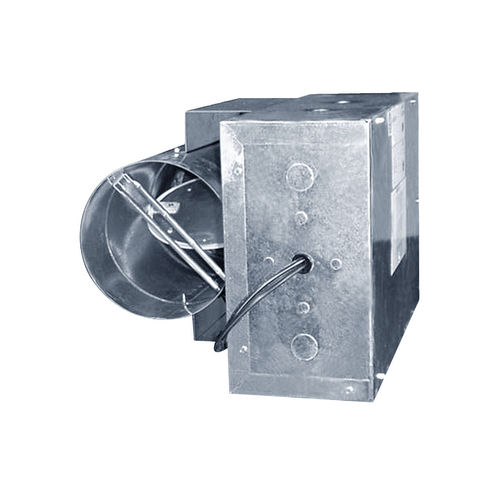

35K VAVバイパスターミナルは、定容量エアハンドラーからゾーンに供給される冷気の量を変化させることで、居住者の快適性を最適に保つように設計されています。ユニットは小型で、あらゆる用途に簡単に取り付けられます。
風量200~4400 cfm
直径6インチから18インチまでの丸型インレットサイズ
サイズ22の長方形インレット
20ゲージ、亜鉛メッキ鋼製ケーシング構造
シングルブレード設計による部品点数の削減
手動排出ダンパーでバネ負荷部品なし
厚さ1.5インチ、重さ1.5ポンドの二重密度ガラス繊維でライニングされたユニットケーシング
低圧力損失
断熱材はUL-181およびNFPA-90A要件に適合
各ユニットに貼付されたラベル情報には、モデル、サイズ、風量(cfm)、バランシングチャート、タグデータなどが含まれます。
設置の特徴
バランシングダンパーへのアクセスが容易なサイドバイパス排出
工場設置のコントロール
標準的なスパイラルおよびフレックスダクトのサイズに対応するオールラウンドカラー
---
