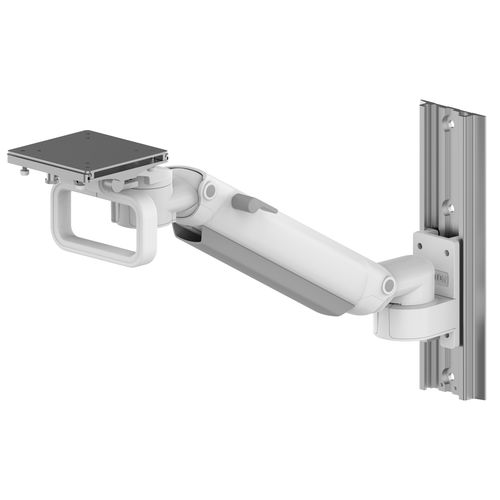

高さ調節可能サポートアーム WM800

傾斜回転モニター用

製品詳細情報
医療用マウントアーム WM800-08522 は、患者モニタートロリー、モバイルコンピュータワークステーション、および臨床環境での機器取付けに向けて設計されています。高さ調整機能、配線を隠す機構、ダイキャストアルミニウム製コアを備え、麻酔装置、患者モニター、ディスプレイとの安全な統合を想定しています。病棟、外来、救急、診断エリア、移動する臨床ワークフローに適しています。実用的な取り付けと配線の整理が必要な医療用トロリーおよび取付プロジェクト向けに OEM/ODM の対応が可能です。

ハンドル付き高さ可変アーム 仕様

• 高さ調整方法：ワンクリックで高さをロック/解除できます
• 高さ調整量：450 mm
• アーム合計最大荷重：1000 N（ガススプリング負荷：2.5〜6.5 kg）
• 代替荷重オプション：1500 N（ガススプリング負荷：6〜11.5 kg）；2000 N（ガススプリング負荷：11〜16.5 kg）

推奨アクセサリー

• 取付プレート
• 拡張モニタ取付プレート – WM800 ワークステーションアダプタハンドル
• ケーブルマネジメントダクト – WM800 アーム対応
  • 材質：ABS
  • WM800 アームにケーブル管理機能を取り付けるために使用；外観と操作性を改善
• 耐震チャンネル
  • 材質：アルミニウム
  • 長さ：482 mm
• フランジレス配線チャンネル（着脱式カバー付き）
  • 材質：アルミニウム

基本情報
型番：WM800-08522
チャンネル：オプションチャンネル 482 mm / 320 mm
アーム長：576 mm
高さ調整方法：ワンクリックで高さをロック/解除できます
高さ調整量：450 mm
旋回範囲：±90°
チルト範囲：0 ~ -25° または 0 ~ -120°
アーム合計最大荷重：1000 N（ガススプリング負荷：2.5〜6.5 kg） / 1500 N（6〜11.5 kg） / 2000 N（11〜16.5 kg）
配線隠蔽：あり
色：Medical White（医療用ホワイト）
材質：アルミニウム合金
主な加工方法：強度のためダイキャストアルミニウムコアを採用
正味重量：4 kg
用途：麻酔器、患者モニター、ディスプレイ

技術仕様

• 型番：WM800-08522
• シリーズ：WM800
• アーム長：576 mm
• 高さ調整ストローク：450 mm
• 高さ調整方法：ワンクリックロック/解除
• 旋回範囲：±90°
• チルト範囲：0 ~ -25° または 0 ~ -120°
• 利用可能なアーム合計最大荷重と対応ガススプリング負荷：1000 N（2.5–6.5 kg）、1500 N（6–11.5 kg）、2000 N（11–16.5 kg）
• 配線隠蔽：あり
• 色：Medical White（医療用ホワイト）
• 材質：アルミニウム合金；強度のためダイキャストアルミニウムコア
• 正味重量：4 kg
• 典型用途：麻酔機、患者モニター、ディスプレイ；病棟、外来、救急、診断エリア、移動する臨床ワークフローに適合
