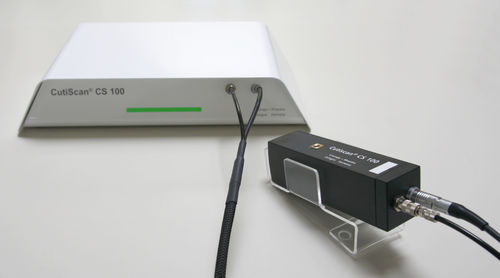

スキン弾力性分析皮膚分析システム CutiScan CS 100

ビデオ（オプティカルフロー）による円形吸引／弛緩時の皮膚変位の測定。CutiScanは皮膚の力学的特性（粘弾性と異方性）を見る新しい次元を提供します。 測定原理 この新しいプローブは、機械的な力とイメージングをユニークな方法で組み合わせたものです。このプローブは吸引リング（直径14mm）で構成されており、CutiScan-deviceの内部で数秒間、一定の陰圧で皮膚を全方向に均一に吸引し、その後数秒間、完全に陰圧を解除します。 吸引と回復の間、プローブ内部（吸引リングの中央）にある高解像度CCDカメラが、オプティカルフローアルゴリズム（Horn-Schunk法）により、各画素の変位をビデオでモニターします。そのビデオから全体のグラフが生成される。これらのグラフから興味深い測定パラメータが得られる。グラフの各方向は、吸引対弛緩の曲線として表示される（皮膚の他の機械的測定法で知られている曲線に関連する）。黒い矢印は吸引時間中の変位を示す。キュティスカンの原理で変位に抵抗する能力が高いほど、皮膚はしっかりしている。赤い矢印は、圧力を止めると皮膚が元の位置に戻ることを示す。皮膚の弾性／粘弾性特性により、圧迫を止めた後すぐに元の位置に戻ることはない。 皮膚部位をあらゆる方向から見ると、皮膚の直線性（異方性）により、ある方向では変位や戻る速度が他の方向より大きいことがわかる。
