デジタル動物用レントゲンシステム AHD-900

ハンドヘルド

製品概要

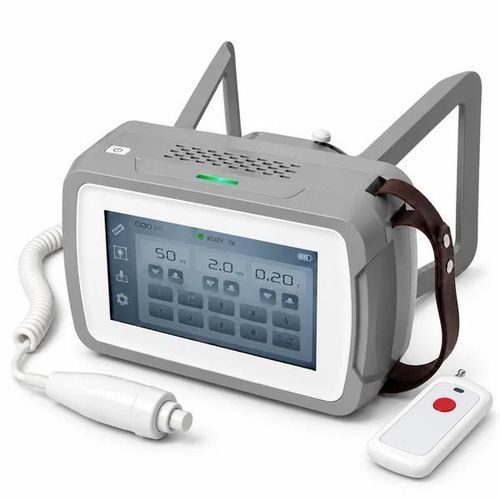

AHD-900 は、3.96 kg のバッテリー駆動X線発生器と、分離型の有線フラットパネル検出器を組み合わせたハンドヘルド獣医用デジタルラジオグラフィ（DR）システムです。最大出力900 W（40–90 kV、1–10 mA）、7インチタッチスクリーン、内蔵コリメータを備え、クリニックの移動検査や選択的な四肢検査に適した携帯性を提供します。

主な特徴

• ポータブル獣医用途向けのバッテリー駆動発生器（3.96 kg）。
• 最大出力900 W；管電圧40–90 kV（1 kV刻み）；管電流1–10 mA；露出時間0.1–2 s。
• パラメータ設定とプリセット呼び出し用の7インチタッチスクリーン（800 × 480）。
• 位置決め用ライト内蔵および調整可能なコリメータで視野合わせを支援。
• 分離型17 × 17インチクラスの有線DR検出器：3072 × 3072 マトリクス、ピッチ139 µm、16ビットA/D変換。

コンパクト設計の利点

• 発生器は3.96 kg、寸法221 × 153 × 261 mmで検査間の移動が容易。
• 本体で設定可能：7インチ画面上で40–90 kV、1–10 mA、0.1–2 sの露出を選択。
• 内蔵位置決めライトと調整式コリメータにより視野の整列が容易。
• デジタル取得：139 µmピッチ、16ビット変換の17 × 17インチクラス検出器で高ダイナミックレンジ画像を取得。

設計と携行性
二重ハンドグリップとコンパクトなハウジングにより、操作者が発生器を患者の近くに持ち運び配置できます。露出時に電源ケーブルは不要で、内蔵バッテリーで動作します。充電器は100–240 VACに対応。発生器、検出器、ワークステーション部品、ケーブルを収納するキャリングケースが付属します。

動物適用と検査設定
本システムはコンパニオンアニマルおよび選択された大型動物の四肢検査向けの獣医用透視撮影に使用されます。代表的な使用例：

• 犬・猫 — 骨格、四肢、胸部、腹部投影（患者サイズに応じた調整）；コンパニオンアニマル診療所や救急。
• ウサギ・齧歯類 — 小動物の骨格および選択的体部投影；エキゾチックペットクリニック。
• 鳥類・爬虫類 — 種に適した骨格および体部投影；鳥類/エキゾチックケア。
• 馬・大型家畜 — 選択的四肢および遠位端の投影；往診や農場検査。
• 野生動物（例：シカ） — サイズとアクセスに応じた選択的四肢検査；救助・現場ケア。

露出設定と位置決め（発生器上）
統合された800 × 480 タッチスクリーンによりパラメータ調整とプリセット選択が可能です。管電圧は40〜90 kV（1 kV 刻み）、管電流は1〜10 mA、露出時間は0.1〜2 s。最大出力は900 W（90 kV / 10 mA）。付属品として露出用ハンドスイッチとリモコンが含まれます。

デジタル画像取得とフラットパネル検出器
検出器は公称430 × 430 mm（17 × 17インチクラス）の撮像領域を提供します。アモルファスシリコンセンサーとCsIスシンチレータにより、3072 × 3072 マトリクス（約9.4Mピクセル）、139 µm ピッチ、16ビット A/D 変換で画像を取得します。インターフェースは GigE、検出器消費電力 16 W。露出から表示までの典型時間は約3–5秒（検出器、取得ソフト、ワークステーションに依存）。

臨床応用と利用例
コンパニオンアニマルの通常・救急撮影、馬の四肢・関節撮影、野生動物整形外科、小動物の移動・院内ワークフローに適します。ポータブル発生器と分離型DR検出器が必要なケース向け。静止画像用であり、透視には対応していません。

仕様

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
