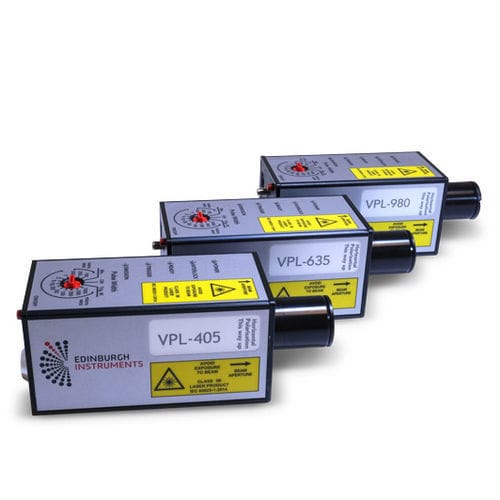

レーザー光源 VPL series

励磁可視-赤外分光光度計用コンパクト

MCS用に最適化 14種類のパルス幅をプリセット（50 ns～1 ms 外部トリガー機能 入力トリガーパルスでパルス幅と繰り返し周波数を調整 CWモードでの動作 スペクトル精製出力 コンパクトなプラグアンドプレイ設計 ダイオードレーザVPLシリーズは、nsからmsの可変幅パルスと、最大60mWの出力でのCW動作を提供します。 マルチチャンネルスケーリング（MCS）検出法を用いた長時間のフォトルミネッセンス寿命測定用に最適化されています。励起パルスの幅はVPLから簡単に制御でき、測定条件を素早く最適化できます。 VPLレーザーはコンパクトでメンテナンスフリー、ユーザーフレンドリーです。エジンバラ・インストゥルメンツのスペクトロメーターに適合するように設計されていますが、外部トリガー機能により、どのような実験にも組み込むことができます。 技術仕様 CWモード バイアス電源 - 15 Vdc +/- 5%, 15W (2.1mm DCジャック) トリガー出力 - SMA、NIM標準 インターロック入力 - ヒロセ HR10A-7P-4P(73)、（ピン1とピン2をグランドにリンク - インターロック健全） トリガ入力 - ヒロセ HR10A-7P-4P(73)、（信号ピン4とグランドピン3） トリガ入力信号 - TTL > 50 nsパルス。立ち上がりエッジでトリガ。 0.0 V < ローレベル < 0.5 V, 2.5 V < ハイレベル < 5 V キースイッチ - あり ビーム品質 - 10% - 90%ナイフエッジ方式 VPL出力開口部でのビーム径 < 9.5 mm 250mm伝播後のビーム径 < 25 mm スペクトル調整 - 帯域外放射を最小化する内蔵フィルター（スペクトル・フィルター不要） 物理的寸法 - 全体：168 mm 長さ x 64 mm x 64 mm コリメーター・チューブ：φ30mm x 38mm スタッドマウント用タップ穴 - 2 x M6 重量 (g) - 750g
