手術室用モニター SP1-654K

外科用4K解像度4K解像度

製品概要

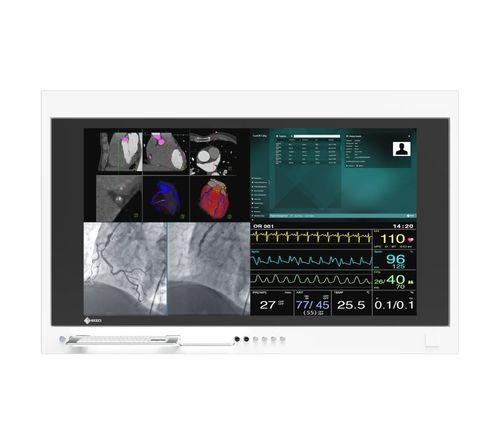

CuratOR Surgical Panel SP1-654K は、65インチのモニターと組み込みのITおよび映像管理コンポーネントを統合した壁掛け式デジタル画像表示システムです。手術室用に設計され、病院のITインフラと連携して手術ワークフローを支援し、術者チームに遠隔表示を含む一貫した映像表示を提供します。

主な利点

• 手術室内での清潔な設置を実現する省スペースの埋め込み壁掛け
• ヒンジ式フロントと独自のロッキング機構によりメンテナンスが容易（取外しにネジ不要）
• 筐体・素材・アクセサリを柔軟にカスタマイズ可能。RAL色から仕上げ色を選択可能

製品機能
簡易LUT切替による最適表示
全ての4K Surgical PanelにはアクセスしやすいLUTスイッチを標準搭載。5種類のプリセットルックアップテーブルからボタン操作で選択し、医用画像・映像を最適な表示設定で表示できます。

多様なモニタオプション
用途に応じて複数の画面サイズを提供。視覚ユニットを24インチFull HDのHISワークステーションと組み合わせ、コンパクトにフル表示環境を構築することも可能です。

カスタマイズ可能な筐体
設置環境に合わせて筐体寸法を個別に変更可能。RALパレットから色を選択できます。

直感的なタッチ操作
投影型静電容量方式のマルチタッチをオプション搭載可能。手術室の滅菌環境でも手袋装着での操作に対応（SP1-654KT）。

柔軟な統合映像管理（VMbasic）
モジュラー設計により顧客仕様の構成が可能。オプションのVMbasicで内部接続または前面アクセス可能な映像信号を切替可能。前面ボタンでプリセットレイアウト選択や入力の回転を行い、アクティブなレイアウトを維持できます。

アクセサリと接続性
前面のUSBポートは周辺機器接続の標準装備。追加のフロントフレームインターフェースを組み込み、映像管理システムの利用可能な入力に個別接続できます。

清掃の容易さ
フラットでシールされたフロントは手術室壁面へ完全に組み込み可能で、清掃・消毒が容易。熱分布設計により専用換気システムの必要性を低減します。

保守・サービスの簡素化
ヒンジ式フロントにより複雑な分解や工具なしで容易にアクセス可能。独自のロッキング機構によりネジ外しが不要で、設置済み構成要素の保守作業を簡素化します。

仕様

• モデルバリエーション: SP1-654K（タッチスクリーンなし）、SP1-654KT（タッチスクリーンあり）
• 認証・規格: CE, UKCA, IEC/EN 62368-1, IEC/EN 60601-1, IEC/EN 60601-1-2, RoHS, WEEE
• 筐体材質: 粉体塗装鋼板
• フロント: 粉体塗装ステンレス鋼と低反射強化ガラス（ESG）の組合せ
• カラー: RAL全色から選択可能
• 取付方法: 埋め込み（オプション: 表面取付）
• パネルサイズ: 65"（163.9 cm, 16:9）
• パネルタイプ: DICOM®プリセットを備えたTFTカラーLCDパネル
• ネイティブ解像度: 3840 × 2160（UHD）
• 表示色: 10億7000万色（1.07 billion）
• ピクセルピッチ (H x V): 0.372 mm x 0.372 mm
• 輝度（標準）: 500 cd/m²
• コントラスト比（標準）: 1100:1
• 視野角 (H / V, 標準): 178°, 178°
• 応答速度（標準）: 8.0 ms（Gray-to-Gray）
• バックライト: LED
• タッチスクリーン: 投影型静電容量方式、マルチタッチ（SP1-654KTのみ）
• ITコンポーネント（例、拡張可能）: INTEL® Core™ i5 - 3.0 GHz, INTEL® チップセット, 18 MB キャッシュ, 8 GB DDR3 RAM, SATA SSD, LAN RJ45 10/100/1000 x 2
• OS: Windows 10 Pro, Windows 11 Pro
• キーボード/マウス: 抗菌医療用シリコーンキーボード（折りたたみ式）とマウス収納、シリコーンマウス（視覚5ボタン、レーザー/ IP65、USB 1ポート使用）
• 前面入力 - USB: USB Type-A 2.0, 3.0
• 信号入力（VMbasicオプション時）: DisplayPort™, DVI-I Single Link, HDMI® (4K@30Hz), HDMI® (4K@60Hz) x 2
• 前面プッシュボタン（標準）: メインスイッチ、システムスイッチ、LUTスイッチ（DICOM normal, DICOM bright, Gamma 1.8, 2.0, 2.2, 2.4）
• VMbasic（オプション）操作: 信号入力切替（DisplayPort, DVI-I, HDMI）、レイアウト切替（PiP, PaP, LR, TB, Quadsplit, Single）、アクティブレイアウトを維持したまま入力回転
• 最大消費電力: 287.0 W
• 電源要件: 100 - 240 V / 50 - 60 Hz / 4 - 2 A
• 熱負荷: 1033.2 kJ/h
• 正味重量: 90 kg
• 寸法 (mm): 装置 (W x H x D): 1800 x 1300 x 120; ニッチ (W x H x D): 1810 x 1310 x 140; マスキングフレーム (W x H): 1830 x 1330
