医療産業用モーター RIB11 series
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 医療産業用
- 回転速度
96 rpm
(603.1858 rad.min-1)- 直径
384 mm
(15.12 in)- 電圧
600 V
詳細
概要
主な仕様
取付寸法
機械データ
トルク
回転数
電流
損失
電気的特性
一般特性
冷却条件
用途
発注情報

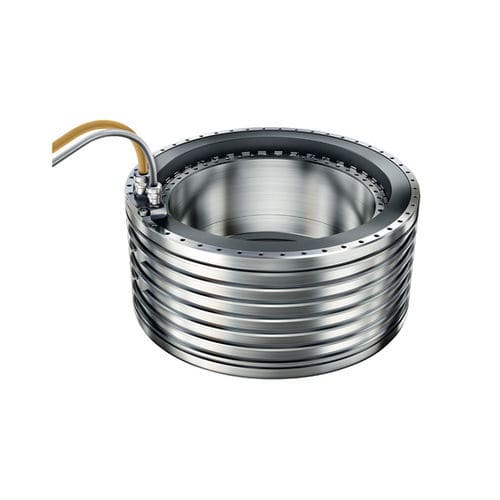

- RIB11-3P-384x175-Z4.0は、Schaeffler製の標準トルクモーターで、ダイレクトドライブやロータリーテーブル用途向けに設計されています。高い最大トルクおよび定格トルクを発揮し、低いコギングと冷却オプションにより連続トルク性能を高めます。
主な仕様
- 主要寸法
- DAP（ステータ外径）：485 mm
- D（有効エアギャップ径）：384 mm
- H（有効高さ）：175 mm
- DIS（ロータ内径）：345 mm
- HS（ロータ高さ）：176 mm
- HP（ステータ高さ）：235 mm
取付寸法
- DP（ステータピッチ円直径）：468 mm
- DS（ロータピッチ円直径）：360 mm
- TS_S × TD_S（ロータねじ）：M8x16
- n_S × TP_S（ロータねじ、個数×ピッチ角）：48 × 7.5°
- TS_PC × TD_PC（ステータねじ、ケーブル側）：M8x16
- n_PC × TP_PC（ステータねじ、ケーブル側、個数×ピッチ角）：45 × 7.5°
- TS_P × TD_P（ステータねじ）：M8x16
- n_P × TP_P（ステータねじ、個数×ピッチ角）：48 × 7.5°
機械データ
- ロータ質量 (mS)：28 kg
- ステータ質量 (mP)：104.1 kg
トルク
- 最大トルク (Tu)：4,308 Nm
- ピークトルク (Tp)：3,852 Nm
- 定格トルク、冷却あり (Tcw)：2,473 Nm
- 定格トルク、冷却なし (Tc)：985 Nm
- スタールトルク、冷却あり (Tsw)：1,879 Nm
- コギングトルク (Tcog)：10.75 Nm
回転数
- IpeffおよびUDCL時の限界回転数 (n_lp)：61 1/min
- ニー速度 (n_lw)：96 1/min
- 定格速度 (S1)、冷却あり (n_lwS1)：96 1/min
電流
- 定格有効電流、冷却あり (I_cw_eff)：52.4 A
- 定格有効電流、冷却なし (I_c_eff)：19 A
- スタール有効電流、冷却あり (I_sw_eff)：37.8 A
- 最大有効電流 (I_u_eff)：122.2 A
- ピーク有効電流 (I_p_eff)：97.8 A
損失
- Tp時の損失 (P_lp)：19,776 W
- Tcw時の損失 (P_lw)：7,633 W
- Tc時の損失 (P_lc)：747 W
電気的特性
- DCリンク電圧 (UDCL)：600 V
- 相間電気抵抗 (R20)：1.4 Ω
- 相間インダクタンス (L)：16.5 mH
- 逆起電力定数 相間 (k_u)：42.3 V/(rad/s)
一般特性
- 極対数 (P)：33
- モータ定数 (k_m)：36.04 Nm/√W
- トルク定数 (k_T)：51.8 Nm/A
- モータ温度遮断閾値 (θ_PTC)：110 °C
- 軸方向吸引力 (F_a)：0.67 kN
- ラジアル吸引力 (F_r)：12.4 kN/mm
冷却条件
- 冷却水流量 (dV/dt)：14.6 l/min
- 定格供給温度 (θ_nf)：20 °C
- 冷却水温度差 (Δθ)：7.5 K
用途
- 精密ロータリーテーブル、ダイレクトドライブ軸、低速高トルクの工作機械主軸。
- 位置決めシステム、巻取機、望遠鏡の方位駆動、低コギングと高連続トルクが必要なインデックス装置。
発注情報
- 製品名：RIB11-3P-384x175-Z4.0
- ブランド：Schaeffler
- 製品ID：2882139
- カテゴリ：direct-drives / torque-motors / standard-torque-motors
- 製品ページ：https://medias.schaeffler.com/en/product/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
