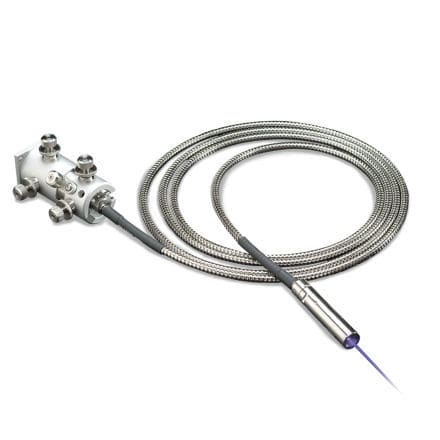

光ファイバー kineFLEX®

kineFLEX®は、精密測定アプリケーション用の堅牢なレーザービーム伝送システムです。 あらかじめ集光され、統合されたオプティカルアセンブリを中心に設計されたファイバーは、お客様のレーザーパラメーターに自動的にモードマッチングされ、60%以上の伝送効率を達成します。 シングルモードファイバーは、レーザービームの非点収差や動的なビームポインティングの不安定性を測定アプリケーションから切り離すことを可能にします。ファイバーはまた、熱源を再配置し、バルク部品を除去することで、ビーム経路内の光学面の量を減らし、便利なパッケージングソリューションを提供します。 kineFLEXファイバー伝送システムには、ファイバーをレーザーに整列させ、ファイバーをレーザーの前面に取り付けるために使用される、特許取得済みのkineMATIX®ファイバカプラが含まれています。kineMATIXは、サブミクロンの繰り返し精度とサブマイクロラジアンの安定性を持つ4軸の調整機能を持ち、究極のレーザー対ファイバーのビームアライメントのために10nmの位置決め精度を実現します。堅牢な「セット＆フェザー」設計により、シングルモードファイバーシステムは一度だけアライメントを行うことができ、複数の取り外しと挿入の操作に対して安定しているため、装置設計に真のモジュール性を提供します。 また、当社のkineFLEXファイバーシステムとkineMATIXマウントは、厳密なOEM仕様に合わせてカスタマイズすることができます。 コリメーターとコネクターについては、下記のデータシートをご参照ください。 特徴 TEM00出力 - 回折制限、ガウシアン、空間フィルター付き 極めて安定した出力ビーム、<1µrad/℃の世界最小ビームワンダー
