圧力試験機 DPM5

医療機器用自動携帯用

概要

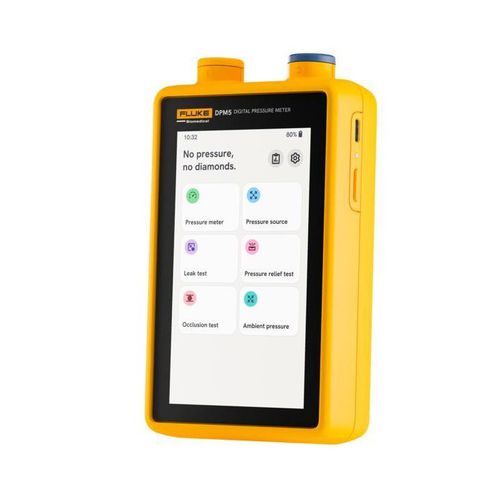

DPM5 デジタル圧力計は、医療機器の試験および検査向けに設計された携帯型バッテリー駆動の計測器です。本体内蔵の圧力ポンプにより手動での圧力作成が不要となり、乾燥ガスおよび（対応時）液体の測定が可能なデュアルポート構成、5インチのタッチスクリーン、一般的な測定手順用のプリインストールアプリを備えます。測定値の本体保存、充電およびPC通信用のUSB-C接続、ベンチでの安定使用のための三脚取付に対応します。

主な特長

• 内蔵圧力ポンプ — 圧力の自動生成
• デュアルポート構成 — ポート1：乾燥非腐食性ガス用、ポート2：乾燥ガスおよび水用
• 統合アプリ — 閉塞（オクルージョン）、リーク、バルブ試験、大気圧チェック、圧力解放テストなど
• 5インチタッチスクリーン — 直感的な本体操作とリアルタイム表示

詳細説明
DPM5 の内蔵ポンプは安定して再現性のある圧力を供給し、操作員によるばらつきを低減して試験の再現性を向上させます。デュアルポートは血圧計、輸液ポンプ、透析装置、人工呼吸器など多様な医療機器のインターフェースに直接接続して試験することを可能にします。プリインストールの試験アプリとリアルタイム監視により、ラボおよび現場での作業効率を向上します。測定値は本体に保存され、USB-C経由でエクスポートできます。

同梱品

• BPMonitor connection male、バーブ 5/32 (4.0 mm) 内径チューブ
• BPMonitor connection female — 5/16-24 UNF ネジから 200 シリーズ、バーブ 5/32 (4.0 mm) 内径チューブ
• 2 × ルアーロック（オス）— バーブ、5/32" (4.0 mm) 内径チューブ
• 2 × ルアーロック（メス）— バーブ、5/32" (4.0 mm) 内径チューブ
• 2 × クイックコネクト継手 — 165 in OD バーブ、真鍮、無電解ニッケルめっき
• 1 × クイックコネクトプラグ — 5/32 インチ ホースバーブ バヨネットコネクタ、白ナイロン
• 1 × Y コネクタ — Y アダプタ、3/16 (4.8 mm) 内径チューブ
• 2 × T コネクタ — 1/8 (3.2 mm) 内径チューブ
• 2 フィート ソフトシリコーンチューブ — ID 0.125 in、OD 0.25 in
• 2 フィート ミディアム透明ビニールチューブ — ID 1/8 in、OD 1/4 in
• 2 フィート ハードポリウレタンチューブ — OD 0.250 in、ID 0.125 in
• ユニバーサルアダプタ付き電源
• キャリングケース

用途
医療機器の保守、検証、機能試験向けに設計されています。代表的な用途は閉塞試験、リーク試験、バルブ検査、大気圧チェック、圧力解放試験などで、ラボおよび現場での使用に適しています。

仕様

• 安全規格：IEC 61010-1:2010、汚染度 2
• EMC 規格：IEC 61326-1:2013
• 寸法 (W × D × H)：90 × 37 × 154 mm (3.5 × 1.46 × 6.1 in)
• 質量：400 g (0.88 lb)
• 動作温度：+10 ～ +40 °C (+50 ～ +104 °F)
• 動作湿度：10–90 %、結露しないこと
• 保管温度：−20 ～ +50 °C (−4 ～ +122 °F)
• 保管湿度：5–95 %、結露しないこと
• 大気圧：70–107 kPa、標高最大 3000 m (10 000 ft)
• バッテリー：内蔵充電式リチウムイオン（≤3600 mAh、3.6 V）
• バッテリー稼働時間：連続測定で >24 時間
• 充電：5 V DC、2 A（USB-C 経由）
• 接続性：充電および PC 通信用 USB-C
• 表示：5 インチタッチスクリーン
• データ保存：>4,000 測定値
• 取り付け：標準 1/4" 三脚ネジ
• 対応測定単位：mmHg、cmH2O、inHg、psi、mbar、bar、atm、kPa、inH2O
• 気圧計：範囲 65–110 kPa；精度 ±1 %
• ポート1 — 媒体：乾燥非腐食性ガスのみ；コネクタ：メスルアーロック（※原文は male）; 範囲 0–1200 mmHg (0–23 psi)；精度 ±0.2 % または ±0.5 mmHg（大きい方）；分解能 0.1 mmHg
• ポート1 圧力源：範囲 10–1200 mmHg（注：標高 >2500 m では >1100 mmHg）；圧力源精度 ±(1 % + 1 mmHg)；分解能 1 mmHg
• ポート1 内部リーク率：500 mL の剛性容積に接続時に <0.5 %/分 または <1 mmHg/分（大きい方）
• ポート2 — 媒体：乾燥非腐食性ガスおよび水；コネクタ：ミニチュア クイックコネクト プラグ；範囲 −725–7500 mmHg (−0.96–10 bar)；精度 ±0.5 % または ±2 mmHg（大きい方）；分解能 0.1 mmHg
• ポート2 内部リーク率：500 mL の剛性容積に接続時に <0.5 %/分 または <1 mmHg/分（大きい方）
• 圧力解放テスト範囲：100–1200 mmHg
