合板パネル 102.07

スチール製

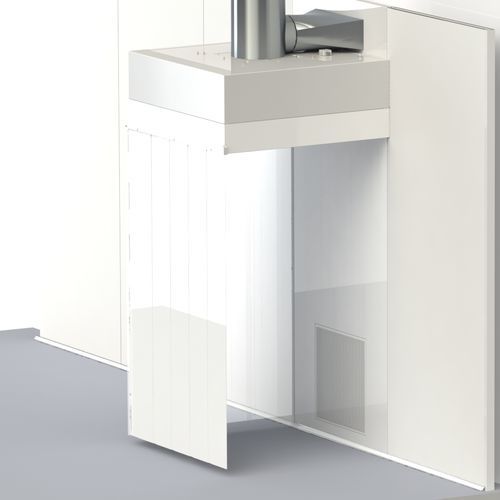

空調ダクトは、クリーンルームの間仕切りシステムの一部です。 他の空調機器を設置することなく、作業エリア内の空気を排出することができ、換気エリア周辺の省スペース化を実現します。 空調ダクトを設置したサンドイッチパネル（構造の一部 BLOCKパーティションシステムにオプションで組み込むことができます。 400m3/hから1200m3/hまでの風量に対応。 標準パネルと同寸法で、パーティション内に配置されます。 省スペース HVACコンポーネントを追加することなく、パーティションの一体化が可能 パネルの厚さ 60mm 非定型 パネル幅S 1190 mm 600 mm S - 寸法範囲600mm、1190mmに応じた幅（mm）。 パネル高さ H 高さ - 値 2740 mm - H=H1+190mm, 2550mm+190mm 2940 mm - H=H1+190mm, 2750mm+190mm 3240 mm - H=H1+190mm, 3050mm+190mm 標準寸法範囲2550、2750、3050mm、希望寸法2550、2750、3050mmによる高さ*。 最大パネル高さ 4000mm。 * - 指定されたパネル高さは軽金属製天井で使用する場合であり、その他の天井ではパネル高さは個別に決定されます パンチングシート寸法 300x600mm 600x600mm ミシン目シートは空調ダクトに含まれます。 色合いと材質 - 通常は見える側 亜鉛メッキメタルシート、色相RAL 9002 亜鉛メッキメタルシート、色相RAL 9016 ステンレススチール AISI 304 アルミニウム板、色相RAL 亜鉛メッキ金属板、色相RAL サイドエンドS5に従って、パネルの向きを守る必要があります。
