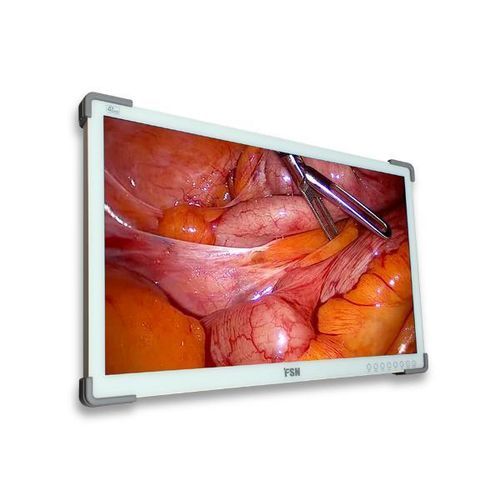

医療用モニター FM-E3230

医用画像用4K解像度3840 × 2160

概要
FM-E3230シリーズはHDR（広色域）に対応し、画質を向上させます。バリアントにはFM-E3230D、FM-E3230DG（12G-SDI入出力オプション搭載）およびFM-E3230DN（10G SFP+によるビデオ over IP対応とDC出力搭載）があります。本シリーズはマルチウィンドウレイアウト、プリセットの保存/呼び出し、メイン信号喪失時にセカンダリソースへ自動切替するスマート入力検知を備えています。

特徴

• 画質向上のためのHDR対応。
• 12G-SDI（FM-E3230DG）または10G SFP+（FM-E3230DN）のオプション。
• リモート管理用のWebベースネットワーク制御システム。
• 外部機器への電源供給用DC出力（12V/2A x1、5V/2A x1）。
• プリセットの保存・呼び出しが可能なマルチウィンドウレイアウト。
• メイン信号が利用できない場合に指定した第二のソースへ自動で切り替えるスマート入力検知。

仕様（主な項目）
パネル：32インチ TFT LCD（LED）
解像度：3840 x 2160 ピクセル
有効表示領域：708.48 (H) mm x 398.82 (V) mm
画素ピッチ（mm）：0.1845 x 0.1845
応答速度（typ）：18 ms
表示色数：10.7億色
輝度（typ）：800 cd/m2
色域：BT.709（100%）、BT.2020（DCI-P3 95%）
コントラスト比（typ）：1500 : 1
表面処理：低反射、指紋防止
視野角（CR>10）：R/L 178°、U/D 178°
入力信号：FM-E3230D - 2 x HDMI, 1 x DP；FM-E3230DG - 2 x HDMI, 1 x DP, 2 x SDI (12G)；FM-E3230DN - 3 x HDMI, 1 x DP, 1 x 10G SFP+(Rx)
出力信号：FM-E3230D - 1 x HDMI；FM-E3230DG - 1 x HDMI, 2 x SDI (12G)；FM-E3230DN - 1 x HDMI, 1 x 10G SFP+(Tx)
DC出力：12V/2A x1、5V/2A x1
外部制御：RS-232、Ethernet
GPIOポート：ソース切替、Single/PBP/PIP選択、録画表示
電源：AC/DCアダプタ（AC 100~240V、DC 24V/8.3A）
消費電力：FM-E3230D - 最大150W；FM-E3230DG - 最大160W；FM-E3230DN - 最大155W
付属品：取扱説明書、AC-DCアダプタ、AC電源コード、DPケーブル、HDMIケーブル、BNCケーブル（FM-E3230DG）、BHネジ M4 x 14
本体寸法：773 (W) x 478 (H) x 75.2 (D) mm（30.43 x 18.82 x 2.96 inch）
梱包寸法：905 (W) x 744 (H) x 230 (D) mm（35.6 x 29.3 x 9 inch）
IP等級：IP33（全体）
重量：FM-E3230D - 10.5 kg（カバー付きモニタ）；FM-E3230DG - 10.7 kg；FM-E3230DN - 10.6 kg（梱包重量は仕様に記載）
認証：ANSI/AAMI ES60601-1 (UL60601-1), CAN/CSA C22.2 No. 60601-1, FCC Class B, EN60601-1, EN60601-1-2, CE, MDR(EU) 2017/745 クラスI 医療機器

技術仕様

• 画面サイズ：32" 4K UHD（3840 x 2160）。
• 輝度：800 cd/m2；コントラスト比：1500:1。
• 色数：10.7億色；色域：BT.709 100%、DCI-P3 約95%。
• 入力/出力はモデルにより異なる（HDMI、DisplayPort、DGは12G-SDI、DNは10G SFP+）。
• 外部制御：RS-232およびEthernet；GPIOによるソース/録画制御。
• DC出力：周辺機器用に12V/2Aおよび5V/2A。
• 電源：AC 100~240V、同梱のAC/DCアダプタ使用；最大消費電力はモデルにより150～160W。
• 機械的寸法と重量は仕様通り；IP33全体等級；各種規制および医療認証取得。
