医療用真空ポンプ V-VTR

実験用回転翼乾式

概要

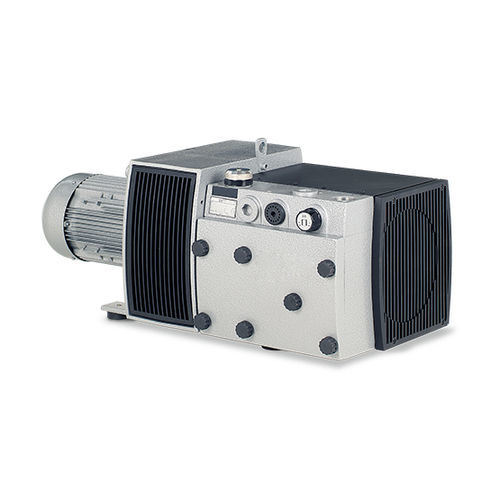

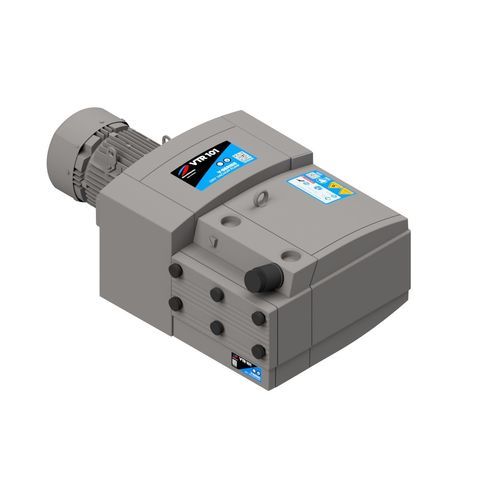

VTR 61–141は、吸入容量55～154 m³/h、到達圧力（最終真空度）最大200 mbar（abs.）のドライラン式ロータリーベーン真空ポンプのシリーズです。各機種はIE3クラスのモーターを搭載し、ローターの両側に軸受を備え、冷却空気の導管出口を可能にする防音カバーを採用しています。メンテナンス性と連続運転、低騒音化を考慮した設計です。

主な利点

• 幅広い吸引能力（55～154 m³/h）で多様なプロセスに対応
• 最大200 mbar（abs.）までの動作域で複数の用途に適合
• 内部部品を保護する微細吸入フィルター
• 作業環境の騒音低減に寄与する静音動作
• 精密な真空制御を可能にする真空調整弁内蔵
• 防音カバー経由で冷却空気を導管化できる設計
• 保守性に配慮したアクセス性でダウンタイムを低減
• フランジ取り付けのモーターとねじれに追従する柔軟なカップリング、DIN EN 60034準拠、保護等級IP55、絶縁クラスF

技術仕様（ハイライト）

• 吸入容量：55～154 m³/h
• 到達圧力（最終真空度）：最大200 mbar（abs.）
• モーター：IE3効率クラス
• ローター支持：両側に軸受
• 吸入フィルター：微細フィルター
• 真空制御：真空調整弁内蔵
• 冷却：防音カバーにより冷却空気の導管出口を確保（空冷）
• 構造：フランジ取付モーターとねじれに追従する柔軟カップリング（DIN EN 60034）、IP55、絶縁クラスF

業界と用途

• CNCルーティングおよび木工
• 複合材製造（RTM / LRTM）
• 電子機器産業
• 一般機械工学
• 医療産業
• 印刷・製紙
• 二次包装
• サーモフォーミング

特長 / 技術仕様

• 吸入容量：55 - 154 m³/h
• 動作（最終）真空度：最大200 mbar（abs.）
• モーター効率：IE3クラス
• モーターマウント：フランジ取付、ねじれ追従型フレキシブルカップリング
• モーター保護 / 絶縁：IP55 / クラスF
• ローター支持：両側軸受
• 吸入口：微細フィルター
• 真空制御：真空調整弁
• 冷却：導管出口を備えた防音カバーによる空冷
• 保守が容易で低騒音の運転を想定した設計
