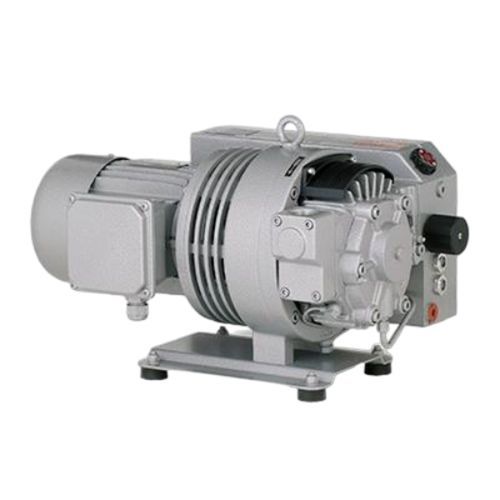

医療用真空ポンプ V-VCA/V-VCE

回転翼潤滑

製品概要
Elmo Rietschle の V-VCA および V-VCE は、油潤滑式の単段ロータリーベーン真空ポンプで、コンパクトかつ信頼性のある真空発生を目的に設計されています。流量は約25〜30 m³/hで、ベーン機構がハウジング内の体積を周期的に変化させ、オイルがシール、潤滑、熱の発散を担います。

特長

• 油による効果的なシールと潤滑により安定した運転が可能。
• 集積ファンによる強制空冷で温度管理を実現。
• ロータ両側のベアリングとフランジ取付けモータによる堅牢なロータ支持。
• 標準で細目吸気フィルタとオイルセパレータを装備し、清浄な運転とオイル循環を確保。
• 多様な産業用途に対応する柔軟な性能と競争力のある到達圧力特性。

技術データ（概要）

• 流量：約25〜30 m³/h。
• 到達圧力：V-VCA 最大約0.5 mbar (abs)、V-VCE 最大約10 mbar (abs)。
• 冷却：集積ファンによる強制空冷。
• シール・潤滑：オイル潤滑によりシール、潤滑、熱発散を実現。
• フィルトレーション：細目吸気フィルタおよびオイルセパレータを標準装備。
• 構造：単段ロータリーベーン設計、ロータ両側ベアリング、フランジ取付けモータ。

産業分野と用途

• パッケージング（食品・飲料）
• プラスチック産業
• 医薬品製造
• 食品加工
• 印刷産業
• 医療・ヘルスケア用途
• 環境技術
• 電子機器製造

技術仕様

• タイプ：単段ロータリーベーン真空ポンプ（油潤滑式）
• 型式：V-VCA / V-VCE
• 定格流量：25〜30 m³/h
• 到達圧力（代表値）：V-VCA 約0.5 mbar (abs)、V-VCE 約10 mbar (abs)
• 冷却：集積空冷ファン
• フィルトレーション：細目吸気フィルタおよびオイルセパレータ（標準）
• 設計上の特徴：オイルによるシール/潤滑、ロータ両側のベアリング、フランジ取付けモータ
