血流用撮像装置 LS series

レーザー レーザースペックルコントラスト

Introduction
LS Series レーザースペックル血流イメージャーは、マイクロ循環血流を全視野・リアルタイムで非接触にモニタリングするイメージングシステムです。Laser Speckle Contrast Imaging（LSCI）の原理に基づき、CCD/CMOSセンサでレーザー照射部位を撮像し、スペックルコントラストを解析して相対的な血流分布の2次元マップを生成します。神経科学、薬理学、心血管研究などの前臨床・臨床研究用途に適しており、組織の血行動態を時間分解能で観察できます。

Features

• 高い空間分解能：表示解像度2048×1536により、微小血管の流れ分布や相対的な流量変化をミクロンレベルで可視化可能。
• 広視野とズームの適応：視野は構成可能で、小動物実験からヒトの表面灌流の臨床研究まで対応。
• 連続記録：ユーザー設定のフレームレートで持続記録が可能。単一出力ファイルは典型的に約7 MBで長時間記録に適する。
• 柔軟なROI/TOI解析：関心領域（ROI）と関心時間（TOI）を選択して保存し、オンライン／オフラインでフロー平均の定量解析を実行可能。

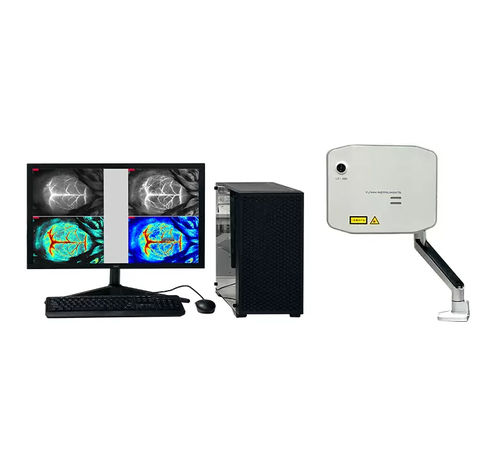

Product Composition
システム構成は、レーザー照明モジュール、CCD/CMOS取得カメラ、取り付け・位置決めアクセサリ、解析ソフトウェアなどで構成されます。製品ページにて詳細な構成とオプションを表示しています。

Application field

• 神経科学：MCAOなどの脳卒中モデルにおける脳血流の観察、虚血/再灌流研究、神経血管研究。
• 薬理学・心血管研究：薬剤がマイクロ循環や灌流ダイナミクスへ与える影響の評価。
• 消化管研究：腸間膜血管や腸間膜血流のイメージングによる急性腸間膜虚血の研究。
• 末梢・頭部微小循環：顔面神経の電気生理、熱傷深度評価、下肢血流測定、脊髄損傷モデル。
• 補完療法研究：鍼灸やもぐさ（moxibustion）等が微小血流に与える作用機序の研究。

Technical specifications

• イメージング原理：LSCIに基づくLaser Speckle Flow Imaging（LSFI）；スペックルコントラスト解析により相対的血流分布を可視化。
• 時間分解能：ミリ秒レベルの取得で準リアルタイム監視が可能。
• 空間分解能：ミクロンレベルの詳細表示（光学系・作業距離に依存）。
• 表示解像度：2048×1536。
• 記録：設定フレームレートでの連続記録；単一ファイル約7 MB（典型）。
• ROI/TOI：空間・時間の区間を柔軟に選択可能；ROI平均のオンライン／オフライン定量解析をサポート。
• 取得ハードウェア：レーザー照射領域のCCDまたはCMOSカメラによる取得。
• 動作モード：非接触イメージング；造影剤は不要。
• 対象：小動物（マウス、ラット）から大型動物（ブタ、イヌ）およびヒトの表面灌流研究まで。
