整形中敷製造用CAO/FAOシステム Practice-X

装具用

製品概要

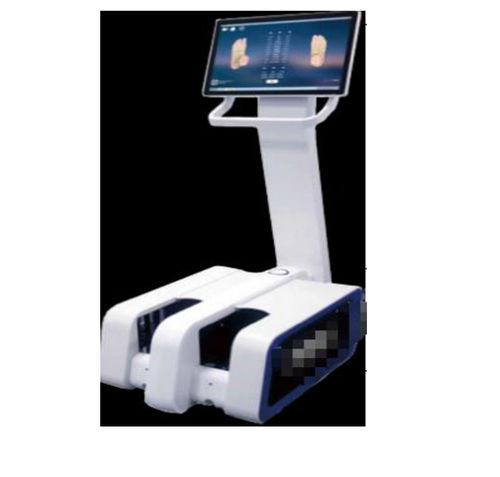

Insole CAD Design System-03 は、非接触レーザー式の足底スキャンとインソールCADソフトを組み合わせたソリューションです。整形外科用オーソティックスや靴の製造向けに高精度な3D足形状を取得し、解析や直接3D印刷に対応したSTL等のCAD形式で出力できます。

主な特徴

• 単足スキャン <10 s（Practice-X）
• 両足スキャン <20 s（Practice-2X）
• 標準誤差 / 許容差 ±0.5 mm
• 60以上の足パラメータを自動抽出
• STL出力は直接3D印刷に対応
• 非接触レーザースキャン（レーザークラス2M、目に安全）

技術仕様

• 製品名：Insole CAD Design System-03
• モデル/バリアント：Practice-X；Practice-2X
• スキャン方式：非接触レーザースキャン（レーザークラス2M、人体および眼に無害）
• スキャン範囲（X×Y×Z）：320×130×100 mm（Practice-X）；350×130×100 mm（Practice-2X）
• 許容差 / 標準誤差：±0.5 mm
• スキャン時間：<10 s（片足、Practice-X）；<20 s（両足、Practice-2X）
• 機器寸法（L×W×H）：570×330×218 mm（Practice-X）；660×563×316 mm（Practice-2X）
• ソフトウェア：GenSci V2.1（Practice-X）；GenSci V3.0（Practice-2X）
• 出力形式：ASC、STL、OBJ、EASYLAST、SHOE MASTER 等
• 対応OS：WIN7/10 64-bit（Practice-X）；WIN10 64-bit（Practice-2X）
• 電源：AC220V、ユーザー手配の500W UPSを推奨
• 定格消費電力：240W

用途

• オーソティックス・義肢のラボ
• カスタムインソール・靴メーカー
• 足病診療所および歩行解析センター
• 靴デザインの研究開発・品質管理
