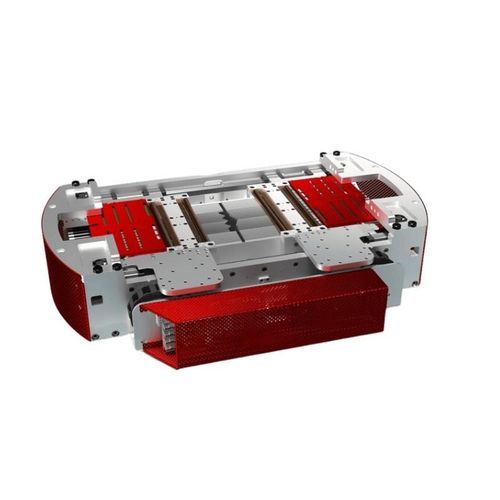

放射線治療システム用マルチリーフコリメータ Standard MLC EMM120

放射線手術システム用

概要
EMM120 Standard MLC は、臨床および研究用LINACへの統合を想定したOEM対応の多葉コリメーターです。120枚の高精度タングステン葉により40×40 cmの照射野を生成し、コンパクトで保守しやすい筐体を備えています。

葉の構成

• 標準：120枚
• 中央葉幅：5 mm
• 周辺葉幅：10 mm
• シャトル方式により全(overtravel) 101% の可動域を実現

モーター＆駆動系

• 業界標準のDCモーター、エンコーダ内蔵
• 200 Hz 制御で葉速度 > 50 mm/s の高速駆動
• マイクロポジショニング精度 < 0.2 mm
• 40 kHz 二重ループPID制御で再現性の高い動作

制御統合

• TCP/IP および UDP プロトコル対応（Ethernet）
• 閉ループフィードバックによるリアルタイム動作検証
• 冗長化のための二次フィードバックエンコーダのオプション

材料と耐久性

• 葉高：80 mm、タングステン（≥95% W）
• 舌と溝（tongue & groove）設計による超精密加工
• 葉間リーク << 1% により最適な線量一致性を確保

利点

• 120葉・40×40 cm 構成でIMRTやVMATにおけるサブミリ精度のフィールド形成が可能
• タングステン葉の形状によりペナンブラを低減しリークを最小化
• TCP/IP、UDPのオープンインターフェースでLINAC統合が容易
• DC駆動により動的なビーム形成で >50 mm/s を実現
• OEM用途に適したコンパクトでモジュール式の設計、保守も簡易
• CE文書あり、ISO 13485 製造、MDR準拠

精度と性能
高解像度PID制御と内蔵エンコーダにより、ステレオタクティック、VMAT、および高精度放射線治療で要求されるサブミリの位置決め再現性を確保します。

適用分野

• IMRT および VMAT のビーム変調
• 3D-CRT および適形放射線療法
• SRS および頭蓋治療
• 胸部および骨盤のフィールド形成
• 前立腺および頭頸部放射線治療
• FLASH 研究およびプロトタイプLINAC開発

製造と適合性
ドイツで設計・製造（ISO 13485準拠）。MDR適合でCE文書を備えたOEM対応の独立したビーム形成モジュールとして提供されます。

技術仕様

• モデル：EMM120 Standard MLC
• フィールドサイズ：40 × 40 cm
• 葉枚数：120
• 中央葉幅：5 mm
• 周辺葉幅：10 mm
• 葉高：80 mm タングステン（≥95% W）
• 葉間リーク：<< 1%
• 葉速度：> 50 mm/s
• 制御周波数：200 Hz（動作）、40 kHz 二重ループPID
• マイクロポジショニング精度：< 0.2 mm
• オーバートラベル：シャトル方式で全(overtravel) 101% を実現
• 制御インターフェース：TCP/IP、UDP（Ethernet）リアルタイム閉ループフィードバック対応
• 統合：OEM対応、モジュール式取り付けおよびLINAC統合のためのオープンプロトコル
• 規格：ISO 13485 製造、MDR / CE 文書あり
