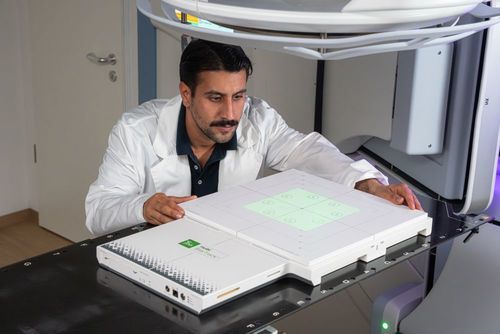

X線品質管理用線量計 myQA StarTrack³

概要
myQA StarTrack³ は、リニアックの Machine QA 向け高解像度の2D検出器アレイです。34 × 34 cm の有効面積で光子・電子ビームの包括的データを単一の設置で取得でき、立ち上げ、月次・年次 QA に対応します。ウォームアップや複雑な設備を必要としません。

主な利点

• 精度：高解像度イオンチェンバーアレイにより、水槽測定に匹敵する精度（±0.5%）で出力およびプロファイルを測定します。
• カバレッジ：テールを含む ≥30×30 cm のフィールド全域をカバーし、リアルタイムのビーム調整、迅速な確認、トレンド解析を可能にします。
• 効率：1回の迅速な測定で出力、ビーム品質（TPR20,10 / R50）、フラットネス、対称性、フィールドサイズ、ペンブラを取得。月次QAをセットアップを含めて数分で完了できます。

特長

• 単一検出器のセットアップ：設置から検証済み測定まで5分未満。
• 無線データ転送によりケーブル不要のワークフローを実現；オプションでイーサネットLAN対応。
• 充電式バッテリーと充電器が付属；代替電源として9V電源オプションあり。
• レーザーマーカーにより正確で再現性のあるアライメントが可能。
• 光子（TPR20,10）および電子（R50）用のエネルギー確認プレートを内蔵し、1分未満でチェック可能。
• 高い空間分解能：フィールド端で2.5 mm、主軸の中心間距離5.0 mm、対角線で7.1 mmによりプロファイルとペンブラの精密測定を実現。

一目でわかる — 主な機能

• 安全な取り扱いと輸送を考慮した切り欠き設計。
• ソフトウェアで定量的結果が得られるライトフィールドチェック。
• 無線データ交換；有線の安全な転送が必要な場合はイーサネットを選択可能。
• 機器間の迅速なセットアップを可能にする充電式バッテリー。
• 簡便なアライメントのためのレーザーマーカー。
• 最大34 × 34 cm²の有効測定領域；光子・電子用の統合エネルギーチェックチャンバーを搭載。
• 高解像度検出：509個のイオン化室（中心部9室）；主軸で5 mm c‑c、対角線で7.1 mm。
• myQA StarTrack³ Webアプリケーション：トレンド可能なQAデータを集約する中央リポジトリ。組込みのMachine QAテスト（自動エネルギー検証、ライト/放射線フィールドの一致、出力の恒常性、プロファイルの恒常性）を提供。相対、カウントまたは絶対の解析モードをサポート。
• TPR20,10およびR50の専用プレートによる光子/電子のエネルギー検証で測定の一貫性を確保。

検出器アレイ — 技術データ（表）
フィールドサイズ / 有効測定領域 (cm)：34 x 34
イオン化室数：509
解像度（中心間距離）(mm)：5.0（主軸）；2.5（フィールド端）；7.1（対角線）
検出器 / センサー種別：ベント並列板イオン化室
検出器サイズ / チャンバーサイズ (mm)：3.2 × 2.0
チャンバー総容量 (mm³)：16.08
外形寸法 [LxWxH] [mm]：666 x 430 x 40
アレイ重量 (kg)：9.8（バッテリー含む）
サポートエネルギー：光子 (FF/FFF) [MV]：6/6 FFF, 10/10 FFF, 15, 18；電子 (MeV)：6, 9, 12, 15, 18
電源：充電式バッテリー（充電器付属）；9V電源オプション
データ転送：ワイヤレスまたはイーサネット

myQA StarTrack³ Webアプリケーション — 技術データ（表）
サーバーインストール（推奨）：物理サーバーまたは仮想サーバーへのデプロイ
サポートサーバーOS：Windows Server 2022
サーバーHWリソース：CPU：4コア / 2 GHz 推奨
推奨クライアントOS：Windows 11；PCインストール：Windows 11、CPU：2コア / 2 GHz 推奨
最小ハードウェア要件：ディスク容量：0.5 MB/測定（典型的に200 GB推奨）；RAM：16 GB 推奨；MSSQL Server 2022 必須；ネットワーク：10/100/1000 Base T
サポートブラウザ（アプリアクセス）：Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+)；推奨表示：1920×1080、100% スケーリング

注記
技術データは予告なく変更される場合があります。表示されている製品画像および仕様は実際の納入内容と異なる場合があります。

仕様 / 技術仕様

• Model: myQA StarTrack³
• 有効測定領域：34 x 34 cm
• イオン化室数：509
• 検出器解像度：5.0 mm（主軸）、2.5 mm（フィールド端）、7.1 mm（対角線）
• 検出器タイプ：ベント並列板イオン化室
• チャンバー寸法：3.2 × 2.0 mm；チャンバーあたり総容量 16.08 mm³
• アレイ寸法：666 × 430 × 40 mm；重量 9.8 kg（バッテリー含む）
• サポート光子エネルギー：6/6 FFF, 10/10 FFF, 15, 18 MV；電子：6, 9, 12, 15, 18 MeV
• 電源：充電式バッテリー（充電器付属）；9V電源オプション
• データ転送：ワイヤレス（標準）またはイーサネット LAN
• ソフトウェア：myQA StarTrack³ Webアプリケーション（サーバーまたはPCインストール；MSSQL Server 2022 必須）
