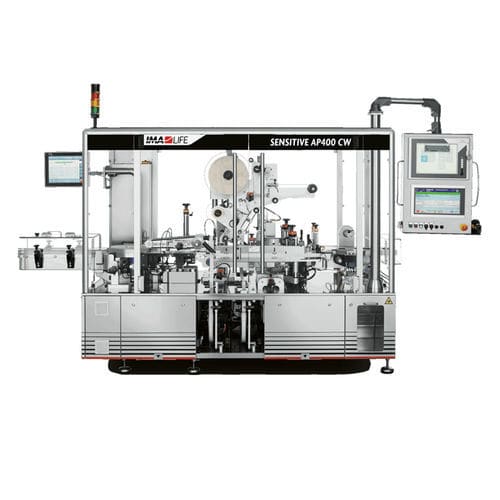

ダンボール用ラベル貼付機 SENSITIVE AP400 Series

製薬産業用自動リニア

概要
SENSITIVE AP400 は、カートンに自己粘着ラベルを高速で貼付するための自動リニア式ラベラーのシリーズです。複数の専用モデルで構成され、スタンドアローンでの納入や包装ラインへの組み込みが可能です。

• SENSITIVE AP400 CW（100% 検量機能）
• SENSITIVE AP400 3T（最大3ヘッド）
• SENSITIVE AP400 C（コンパクト）
• SENSITIVE AP400 T（耐改ざんラベル対応）

主な機能
本シリーズは顧客要件に応じて構成可能で、最大3つのラベリングヘッド（耐改ざんシール用の側面2ヘッド＋ビネット用の上部1ヘッド）を搭載できます。トラッキングコード（2D Data Matrix、バーコード）の印字・検証や、インクジェット/レーザープリンタ、カメラビジョンシステム、Track & Traceやシリアライゼーション用ソフトウェアとの統合に対応します。高精度を実現するフルサーボ駆動を採用しています。

ハイライト

• スマート設計：製薬環境に最適化されたコンパクトで人間工学に基づくステンレス製構造。清掃・保守のためのアクセス性が高い。
• 対応カートン種：エアプレーン型やリバースタック（リバースタック）など幅広いカートン形状に対応。
• 印字とシリアライゼーション：上書き印字装置やカメラビジョンシステムをサポートし、Track & Trace やシリアライゼーションの確認が可能。
• フルサーボ技術：最大限の貼付精度を確保。
• スムーズなカートン搬送：トゥースドベルトによるポジティブ搬送で作業領域間の安定した移送を実現。
• 簡単なラベルハンドリング：ラベルリールホルダはレール上をスライドし、自動巻き戻しおよびロールエンド検知センサを備える。
• 直感的なHMI：効率的な機械監視とデータ収集の監督が可能。
• 三重排除システム：重量不適合、未貼付/未シリアル化、印字/貼付の不良を検出して排除。

機種バリエーション（概要）

• SENSITIVE AP400 3T：1〜3ヘッドの柔軟な構成が可能。耐改ざんシールおよびビネット貼付を高速で行う設計で、保守性に優れる。
• SENSITIVE AP400 CW：100% 検量機能を統合。最大3面へのラベル貼付と同時に重量確認およびシリアライゼーションチェックを実施。3系統の排除システムとポジティブ搬送により高生産性を実現（構成によって最大約400 ppm）。
• SENSITIVE AP400 C：コンパクトで省スペース（長さ約1,400 mm）のモデル。上面/下面や耐改ざん用途に最大3ヘッドをサポート。スタンドアローンやライン統合/アップグレードに最適。
• SENSITIVE AP400 T：耐改ざんシールに特化したモデル。側面に2ユニットを備え、ステッピング/サーボ同期で高精度に貼付。小さな設置面積で高スループットを実現。

メディアおよび検証機能（リンクなし）
製品画像や動画/資料には、耐改ざん貼付、上面ラベル貼付、内部概要、検量ユニット、レーザー印字の詳細、カートンの投入/排出、三重排除システム、AP400 CW／AP400 C 向けの専用動画などが含まれます。

仕様（技術データ）

• シリーズの一般的機能：最大3ヘッド構成（耐改ざん用側面2ヘッド＋ビネット用上部1ヘッド）；2D Data Matrix／バーコードの印字および検証；インクジェット／レーザープリンタやビジョンシステムとの統合；サーボ駆動機構；トゥースドベルトによるポジティブ搬送；自動巻取りおよびロールエンドセンサを備えたラベルリールホルダ。
• 貼付精度：±1 mm（典型）。
• ビネットラベル寸法：長さ 15–60 mm；高さ 10–60 mm（モデルに依存）。
• ビネットロール径：最大 400 mm。
• 耐改ざんラベル寸法：長さ 15–35 mm；高さ 15–35 mm。
• 耐改ざんロール径：最大 400 mm。
• カートン寸法範囲（典型）：A（長さ）20–130 mm（大きな寸法は顧客仕様で対応）；B（幅）12–100 mm；C（高さ）50–210 mm。*大寸法は顧客設定で対応可能。
• SENSITIVE AP400 CW（代表データ）：最大出力 約400 カートン/分；設置電力 約5 kW（構成により変動）；標準電圧 400 V – 50 Hz – 3PH + PE；A幅の選択肢：400 / 600 / 800 / 1100 mm（投入/フォーマットオプション）；質量 約1,200 kg。
• SENSITIVE AP400 3T（代表データ）：最大出力 約400 カートン/分；設置電力 約3.5 kW（構成により変動）；標準電圧 400 V – 50 Hz – 3PH + PE；A幅の選択肢：400 / 600 / 800 / 1100 mm；質量 約1,000 kg。
• SENSITIVE AP400 C（代表データ）：最大出力 約400 カートン/分；設置電力 約3.5 kW（構成により変動）；標準電圧 400 V – 50 Hz – 3PH + PE；質量 約750 kg；非常にコンパクトな設置寸法（長さ 約1,400 mm）。
• SENSITIVE AP400 T（代表データ）：最大出力 約500 カートン/分（モデル依存）；設置電力 約3.5 kW；標準電圧 400 V – 50 Hz – 3PH + PE；質量 約500 kg。
• 排除されたカートンの処理：三重排除方式（重量不適合、未貼付/未シリアル化、印字/貼付不良）。
• 生産設備／環境：製薬グレードの生産向けに設計され、ステンレス仕上げかつ清掃・メンテナンスの容易なアクセスを備える。
