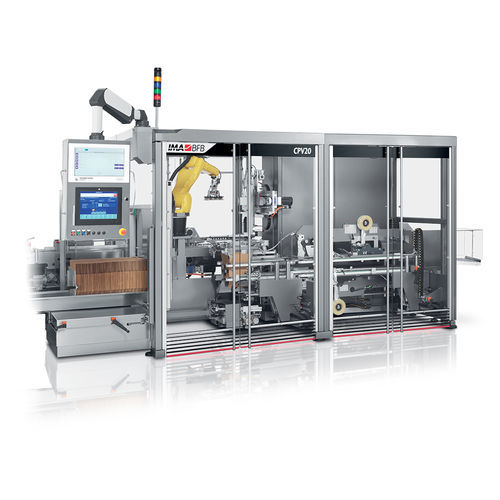

自動包装システム CPV20 Series

自動横型モジュール式

製品概要
散在品または束製品向けに設計されたモジュール式トップローディングのケースパッカーです。CPV20は中〜高速域で高い柔軟性を提供し、清掃の容易さ、作業者のエルゴノミクスおよびアクセス性を考慮して設計されています。各種ボトル形状、カートン、袋、チューブの取扱いが可能で、トラック＆トレースシステムの統合に対応して精度と制御を向上させます。処理能力は最大20ケース/分です。

特徴

• 散在品または束製品向けのトップローディング式ケースパッカー。
• 全体が片持ち（カンチレバー）で人間工学に配慮した設計により完全なアクセス性と簡易清掃を実現。
• モジュラーコンセプトにより、製品投入エリアに干渉せずに専用モジュール（冊子フィーダー、検査カメラ等）を追加可能。
• 自動サイズチェンジオーバーにより部品交換・調整を迅速かつ信頼性高く実施可能（オプション）。
• 低位置の水平ケースマガジンにより長い自律稼働が可能。
• ケース供給は下部駆動の歯付きベルトで安定したピッキング領域への搬送を実現。
• 層投入は駆動式可動ホッパーで製品の折り重ねに追従。
• ケースの閉鎖はホットメルト接着または粘着テープに対応；リールは素早く交換できる位置に配置。
• パレタイザー（RP2：パレット2台ステーション、RP4：パレット4台ステーション）との統合により自動パレット処理と稼働自律性向上が可能。

オプション & モジュール

• 冊子フィーダーオプション。
• 検査用カメラシステムおよびその他のビジョン/検査モジュール。
• トラック＆トレースシステムの統合。
• 自動サイズチェンジオーバー（オプション）。
• パレタイザー統合（CPV20-RP2およびCPV20-RP4バージョン）。

技術データ（表）
CPV20 技術データ
製品寸法 (A / B / C): 最小 (mm) 150 / 140 / 90
製品寸法 (A / B / C): 最大 (mm) 520 / 400 / 300
最大速度: 20ケース/分

技術仕様

• 製品寸法 (A x B x C) — 最小: 150 x 140 x 90 mm; 最大: 520 x 400 x 300 mm。
• 最大速度: 20ケース/分。
• 機械の種類: モジュラー式トップローディングケースパッカー（散在品・束製品対応）。
• 製品取扱い: 散在または束にまとめたボトル、単体カートン、袋、チューブ（多様な形状に対応）。
• ケースマガジン: 長い自律稼働を可能にする低位置の水平マガジン；ケース供給は下部駆動の歯付きベルト。
• 層投入: 製品の折り重ねに追従する駆動式可動ホッパー。
• ケース閉鎖: ホットメルト接着または粘着テープ（リールは交換しやすい位置に配置）。
• 自動サイズチェンジオーバー: 部品交換・調整を迅速かつ信頼性高く行うために利用可能。
• モジュール性: 製品投入エリアに干渉しないように、冊子フィーダーや検査カメラ等のサブアセンブリを個別モジュールとして搭載可能。
• パレタイザー統合: CPV20-RP2（満載パレットの自動交換を行う2パレットステーション）およびCPV20-RP4（より高い自律性を持つ4パレットステーション）。
• 作業者のエルゴノミクス、清掃性、アクセス性を考慮した設計。
• 主な対象業界：医薬品および化粧品業界。
• 製造拠点（ページ参照）：IMA BFB。
