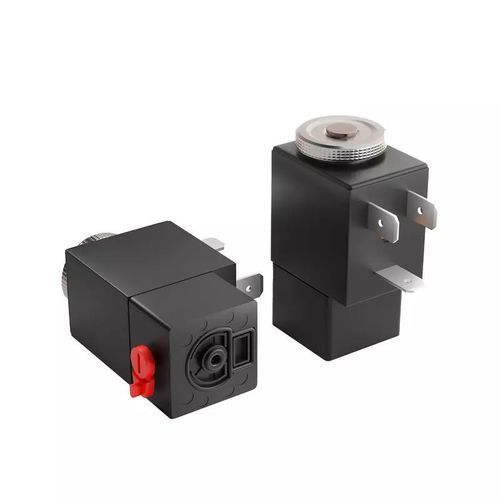

医療弁 INTERSOL

手動式

22 mm INTERSOLは、ガスおよび対応する液体向けに設計されたコンパクトな電磁弁シリーズで、マニホールド取付けと側面ポートを備え、システムへの統合が容易です。非常に高いサイクルレートと長寿命を目的に設計されています。

主な特長

• 2/2および3/2の弁構成、マニホールド取付け対応
• コンパクトな22 mmフットプリント
• 統合を容易にする全ポート同一側面配置
• 長寿命：25百万回以上のサイクル
• 高速動作：最大2,000サイクル/分
• 最大1.8 mmまでのオリフィス径を用意

入手可能なバリアント

• 09-211I-01830+AQF — オリフィス径: 1.8 mm; Kv: 1 l/min; 圧力（最大）: 8 Bar; 弁機能: 2/2NC
• 09-211I-02-30+AQF — オリフィス径: 1.2 mm; Kv: 0.6 l/min; 圧力（最大）: 15 Bar; 弁機能: 2/2NC
• 09-211I-03-30+AQF — オリフィス径: 1.6 mm; Kv: 0.8 l/min; 圧力（最大）: 10 Bar; 弁機能: 2/2NC
• 09-221I-01830+AQF — オリフィス径: 1.8 mm; Kv: 0.75 l/min; 圧力（最大）: 12 Bar; 弁機能: 2/2NO
• 09-311I-01430+AQF — オリフィス径: 1.4 mm; Kv: 0.7 l/min; 圧力（最大）: 12 Bar; 弁機能: 3/2NC
• 09-311I-01830+AQF — オリフィス径: 1.8 mm; Kv: 1 l/min; 圧力（最大）: 8 Bar; 弁機能: 3/2NC
• 09-311I-02-30+AQF — オリフィス径: 1.2 mm; Kv: 0.6 l/min; 圧力（最大）: 15 Bar; 弁機能: 3/2NC
• 09-311I-03-30+AQF — オリフィス径: 1.6 mm; Kv: 0.8 l/min; 圧力（最大）: 10 Bar; 弁機能: 3/2NC
• 09-321I-01430+AQF — オリフィス径: 1.4 mm; Kv: 0.75 l/min; 圧力（最大）: 7 Bar; 弁機能: 3/2NO
• 09-321I-01830+AQF — オリフィス径: 1.8 mm; Kv: 0.85 l/min; 圧力（最大）: 6 Bar; 弁機能: 3/2NO

技術仕様

• フットプリント: 22 mm
• 媒体: 空気、中性ガスおよび対応する液体
• 作動: 直動式 2方向および3方向弁；常閉・常開、マニュアルオーバーライド付きのユニバーサル仕様
• 作動圧力: 0〜15 bar
• 寿命: > 25,000,000 サイクル
• 応答時間: 8〜15 ms（ISO 12238に準拠して測定）
• 消費電力: 3.8 W
• 取付方式: フランジ取付（マニホールド）
• 適用分野: 分析用、バイオサイエンス
• 利用可能なオリフィス径（例）: 1.2 mm、1.4 mm、1.6 mm、1.8 mm
