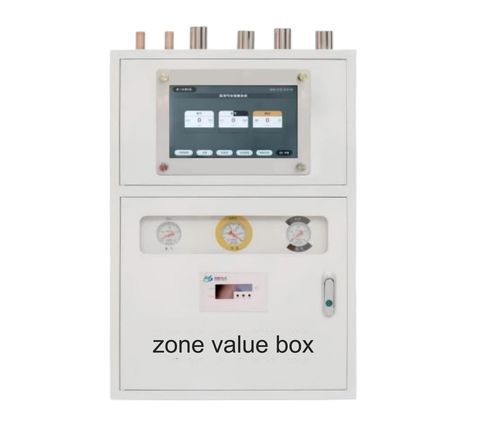

酸素医療ガス供給管理ユニット

CO2CO2N20

製品説明

• 医療施設向けの医療ガス監視・警報用に設計されたリージョナルバルブアラームボックスです。
• 設置要件に応じて1～6チャンネルの独立したガス制御チャンネルを選択可能です。
• 配管材質：銅管または304ステンレス管。入口/出口の配置は上入上出しまたは左入右出しで構成可能で、様々な取り付け環境に対応します。
• 接続は三方式ステンレスボールバルブまたはユニオン型銅製ボールバルブを採用し、確実な気密性と容易な保守を実現します。
• 配管は標準的な脱脂・洗浄処理を実施し、各ガス経路はISO32規格の色識別が施されています。
• 使用環境：周囲温度 -20℃～60℃、周囲湿度 10%～95%。
• 耐圧性能：酸素、医療用空気（呼吸用）、笑気、二酸化炭素 — 0.8MPa；窒素および動力空気 — 1.2MPa；陰圧 — -0.075MPa。
• デジタルまたはLCD表示のアラームユニット、流量計など、プロジェクト仕様に応じたカスタマイズ対応が可能です。

技術表
管径：複数選択可、1～6ガスチャンネル
配管材質：銅管または304ステンレス管
配管配置：上入口/上出口または左入口/右出口
配管接続：三方式ステンレスボールバルブまたはユニオン型銅ボールバルブ接続
ガス識別：各経路をISO32規格の色で識別
適用周囲温度：-20℃~60℃
周囲湿度：10%~95%
酸素/医療用空気/N2O/CO2 圧力：0.8MPa
窒素/動力空気 圧力：1.2MPa
陰圧：-0.075MPa

特徴 / 技術仕様

• 製品種別：医療ガス監視・警報用のリージョナルバルブアラームボックス。
• 材質：銅管または304ステンレス管。
• ガスチャンネル：1～6チャンネルで構成可能。
• バルブ接続：三方式ステンレスボールバルブまたはユニオン型銅ボールバルブ。
• 色識別：各ガス経路はISO32規格で識別。
• 動作温度範囲：-20℃～60℃。
• 動作湿度範囲：10%～95%。
• 耐圧：O2/医療用空気/N2O/CO2 最大0.8MPa；N2および動力空気 最大1.2MPa；陰圧 最大-0.075MPa。
• 表面処理：配管の標準脱脂・洗浄処理。
• カスタマイズ：デジタル/LCDアラームユニット、流量計などのオプション対応可能。
