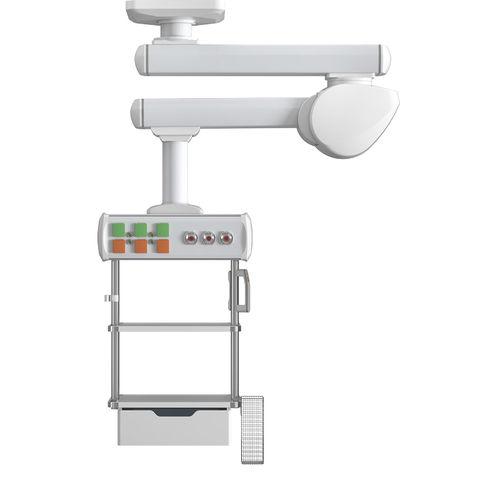

天井取付け医療ペンダント AInno L21

麻酔単アーム式

概要
AINNO L21 は、ICU（集中治療室）および手術室向けに設計された天井取り付け型の電動ダブルアーム医療用ペンダントです。モニター、輸液器、吸引装置などの臨床機器をモジュール方式で搭載でき、室内配置、ケーブル配線、作業者の人間工学を改善します。

主な特長

• 340°の回転角を持つ双方向回転式吊りアームにより柔軟な機器配置が可能。
• 昇降量450mmの電動高さ調節で機器の人間工学的配置を実現。
• アルミ合金製の調整可能な器械平台、滑り止めの埋め込み天板を備え、2段仕様が可能。
• 吊り塔耐荷重最大180 kg、器械平台耐荷重80 kg。
• 医療用ガス（O2、AIR、吸引）を統合、各国規格およびアダプタに対応。
• 複数の電源コンセント（220V/10A）および等電位端子により強弱電源の安全な配分をサポート。
• ペンダントボックス内のケーブル管理で配線の乱雑さを低減し、清潔な手術環境を支援。
• 静音仕様の引き出しシステム（低騒音スライド）；オプションでセンサー式引き出し照明を選択可能。
• 輸液ロッドやポンプスタンドに対応する伸縮式エクステンションアームで柔軟な臨床構成を実現。

ハイライト

• モニターや医療機器を支えるアルミ合金製のモジュール式器械平台。
• 室内レイアウトに合わせて機器配置を変更できる伸縮・回転アーム。
• 臨床効率とアクセス性を高める整理された収納と静音引き出し。
• ガス、強電、弱電を統合した包括的なケーブルおよび電源管理。

オプション品

• ステンレス製ストレージバスケット。
• 各種規格対応の医療用ガスアウトレットおよびアダプター（英国、米国、ドイツ、フランス、日本、DISS、Ohmeda、Chemetron 等）。
• 各種酸素マスク・消耗品（使い捨て、シンプル、外部等）。
• 陰圧調整弁。
• 廃液回収用外部装置。
• 配管を整理する吸引チューブボックス。
• 引き出し用仕切りボックス。
• 照明システム。
• デジタルワークステーション統合用キーボード引き出し。
• モニタースタンドおよび医療用モニター。
• 緊急用懐中電灯および格納ボックス。
• 聴診器および聴診器ホルダー。

技術仕様
型式: AINNO L21
動作電源: AC220V, 50Hz
入力電力: 6 KVA
横箱長さ: 1000 mm
吊りアーム回転角: 340°
ボックス回転角: 340°
吊りタワー耐荷重: 180 kg
器械平台耐荷重: 80 kg
昇降量: 450 mm（電動）
保護等級: IP20
難燃性: UL94-V1
機能柱: 1 個
回転吊りアーム: 2 個
ダンパーブレーキシステム: 1 セット
医療用ガス（O2）: 1 個
医療用ガス（吸引）: 1 個
医療用ガス（AIR）: 1 個
器械平台: 2 段
電源コンセント（220V/10A）: 6 個
等電位端子: 4 個
引き出し: 1 個
エクステンションアーム: 1 セット
輸液スタンド: 1 セット
輸液ポンプスタンド: 1 個
ブームハブ: 1 個
