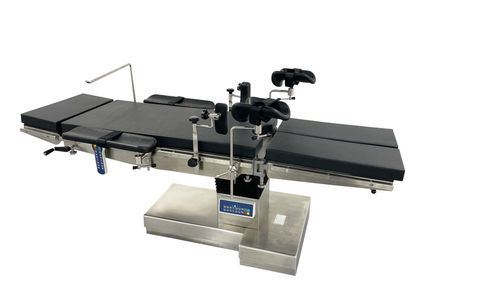

汎用手術台 SXD8004-B

婦人科用整形外科用眼科手術用

概要 Suxin手術台。SXD8004-B 多目的電動油圧手術台。医療機関の患者サポート用、特に産婦人科用。電気制御コンポーネントを採用し、安定した信頼性の高い伝送を確保します。調整後の各種位置のセルフロックは信頼性が高く、操作の安全性を確保します。主要なボディは高力炭素鋼から成っています; 大きい部品は 0Cr18Ni9 ステンレス鋼のデッサン材料から成っています。マットレスは高度のPUの外側および内部のクッションのゴム製スポンジおよび記憶綿材料から成っている。ベッド ボードの原料の無菌処置、耐火性、帯電防止特別な板。ラインは滑らか、簡単、明確、強い防蝕、消毒し、きれいになること容易です。 I（主な用途と構造）の

• 操作ベッドは、電動油圧駆動機構です：ベッド表面の持ち上げ、背面と後方の傾き、左右の傾き、バックプレーンの持ち上げ、ブレーキ - 5つの主要なアクショングループの電動調整。
• 国際的に有名なブランドの高性能充電式バッテリーを搭載しており、約50回の手術に対応可能です。バッテリーはメンテナンスフリーで、テーブルは安全のためにAC電源もサポートしています。
• 一貫した機能を持つ2組の独立した制御システム：ハンドヘルド有線コントローラーとコラム緊急コントロールパネルにより、1つの制御システムが故障した場合でも信頼性の高い操作が可能です。
• 定格耐荷重：250kg
• フレームとコラムは高品質のステンレス製です。
• ベースシェルはグラスファイバー製：耐衝撃性、耐腐食性、耐消毒性、錆びない、丈夫で耐久性があります。
• テーブルはX線撮影が可能です。テーブルの下側にはX線カセッテ/ボックスを搬送するためのガイドがあります。
• テーブルトップはヘッドプレート、バックプレート、ヒッププレート、セパレートレッグプレートで構成されています。
• ヘッドプレートとレッグプレートは取り外し可能で、レッグプレートはエアスプリングアセンブリーで分割および折りたたみ可能（+20° / -90°）、ヘッドプレートとレッグプレートは交換可能です。
• 独立した電動油圧コントロールブレーキにより、テーブルを固定または移動し、安定性を確保します。
• ワンキー機能：屈曲および後屈曲ポジションを形成するための1つのキー、および1つのキーリセット機能

。 II仕様 天板寸法：全長 全長：2060mm 幅：520mm テーブル面-最小高さ：950ミリメートル ストローク600mm 可動範囲 トレンデレンブルグ: ≥35 逆トレンデレンブルグ: ≥35 横ティルト：≥25 セクションの調整 背板折りたたみ: ≥85 スライド: ≥340mm ウエストボード：≥120mm レッグボード：≥90 装置の安全性クラス I タイプ B 使用電圧AC/DC 24V インナーパワー: 200VA ヒューズタイプ：3A 5×20mm III構造簡単な構成図 1 - ヘッドレール 2 - バックレール 3 - キドニーブリッジ 4 - ポディカルレール 5 - レッグレール 6 - ヘッドレスト 7 - バックサポート 8 - ポディカルサポート 9 - ボディコントロール 10 - ハンドセットコントロール 11 - レッグサポート 12 - ベース 13 - ベース前面カバー 14 - ベースリアカバー IV取扱説明書-手術前

• ロック解除キーを押した後、他のファンクションキーを40秒以上操作してください。
  • アンロックキーを押した後、他のファンクションキーを40秒以上操作してください。ファンクションキーを30秒間操作し続けると、アンロックランプとテーブルインジケーターランプが点灯します。
  • アンロックランプとテーブルインジケーターランプは、操作前に明るくしてください。
  • 操作中は、一度に1つのファンクションキーのみを押してください。
  • 複数のキーを同時に押すと、動作が妨げられることがあります。
  • 手術後は、テーブルを元の位置に戻してください。
  • 詳細なコントローラーキーについては、コントローラーの機能記号を参照してください。 手術台の位置決めと移動
  • 位置決め：「ベッド移動停止ボタン」を押して手術台の位置を決めます
  • 移動：「ベッド移動開始ボタン」を押してロック機構を解除し、手術台を移動させます
  。 ポジション設定（例）
  • 上昇：「上昇ボタン」を押します
  • 下降：「下降キー」を押します
  • 前傾：「前傾キー」を押します
  • 後傾：「後傾ボタン」を押します（後傾状態でバックプレーンを曲げないでください）
  • 右傾斜/左傾斜：対応する傾斜キーを押します。
  • 背面折りたたみ/背面プレーン下部：背面折りたたみボタンを押します（機器を損傷する可能性のある曲げは避けてください）
  • 前方/後方移動：前方移動または後方移動キーを押します。 V アクセサリー一覧（簡易リスト） 付属品リスト（パッケージされ、取り付けられています：） 1.ヘッド部分 - 1 2.麻酔スクリーン - 1 3.ボディサポート - 大 1、小 1 4.ショルダーサポート - 2 5.アームレスト - 2 6.ひざ掛け - 2 7.クッション - 1 8.身体拘束ストラップ - 1 9.フットプレート - 2 VI注意事項
    • 使用前に、緩みや滑りを防止するために、すべてのハンドルをしっかりとロックしてください。
    • テーブルは電気的に6つの動きを操作することができます。
    • 各操作の後、テーブルを清掃し、テーブルトップを水平に保ち、キドニーブリッジを下げてください。
    • 手持ち式オペレーターを清潔に保ち、乾燥させてください。
    • 損傷を避けるために、電源コードや制御コードを踏まないでください。
    • テーブルはアース端子に接続する必要があります。
    • 帯電防止アースでの使用を推奨します。
    • 強い電界環境での使用は避けてください。
    • 電気制御部品を保護するため、テーブルは乾燥した屋内に保管してください。
    • 修理やオーバーホールは専門のメンテナンス担当者が行ってください。
    • 定期的なメンテナンスは毎年行うことを推奨します。 VII.洗浄・消毒・滅菌
    • テーブルを水で流すことは禁止されています。
    • 柔らかい布、スポンジ、濡れた布または洗剤で洗浄してください。
    • 硬いブラシ、スチールワイヤーブラシ、除染パウダー、ペンキ、エーテル、強い酸/塩基、または他の攻撃的なクリーナーを使用しないでください。
    • マットレスの消毒：アルコール、エーテル、紫外線消毒可（高温殺菌は避けてください）
    。 VIII動作環境条件
  • 環境温度：
  • 相対湿度：70%以下
  • 気圧：86.0 kPa ~ 106.0 kPa
  • 電源電圧（パッケージデバイスの保存を推奨）：AC220V ±22V、50Hz ±1Hz
  IXメンテナンスX トラブルシューティング(選択) X トラブルシューティング(選択) 現象考えられる原因：プラグが挿入されていない、電源が切れている、ヒューズが切れている。 現象考えられる理由：ハンドヘルドオペレーターのボタンが効かない、ハンドヘルドオペレーター/コントローラーのプラグが緩んでいる、コントローラーが壊れている - 解決策：ハンドヘルドオペレーターを交換し、スイッチの状態を確認し、コントローラーが壊れている場合は専門家に修理を依頼する。 現象考えられる理由：ガススプリングのロックスイッチが緩すぎるか、ガススプリングが壊れている。 現象テーブルが動く - 考えられる理由：キャスターロック装置がずれているか、キャスターが壊れている - 解決策：ベースカバーを開けてロック装置を調整するか、キャスターを交換してください。 現象バッテリー不良 - 考えられる理由：バッテリーの寿命、またはバッテリーアウトレットのヒューズの破損 - 解決策：バッテリーを交換するか、ヒューズを交換してください。 特徴/仕様
• モデル：SXD8004-B
• 耐荷重：250 kg
• 全長：2060 mm
• 幅：520 mm
• 最低高さ：950 mm
• リフト・ストローク：600 mm
• リフト・ストロークの長さ：1．600 mm
• Sliding travel: ≥340 mm
• Trendelenburg / Reverse Trendelenburg: ≥35°
• Lateral tilt: ≥25°
• Back plate folding: ≥85°
• Waist board travel: ≥120 mm
• Leg board fold: ≥90°
• Working voltage：
• 消費電力：200VA
• ヒューズ：3A（5×20mm）
• バッテリー：高性能充電式バッテリー、～50回の手術をサポート（メンテナンスフリー）
• 素材：ステンレス鋼メインフレーム、グラスファイバー製ベースシェル、メモリーフォーム入りPUマットレス
• 機器の安全性分類：
• クラスI、タイプB
• X線対応（X線透過性の卓上設計とX線カセットのガイド）
• 制御：ハンドヘルド有線コントローラー＋コラム緊急コントロールパネル（2つの独立した制御システム）
• 変換：油圧シリンダー駆動の独立した変換
