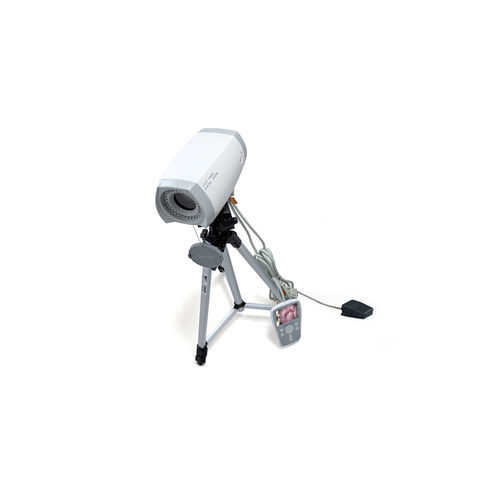

ビデオコルポスコープ EK-6000AX

ポータブル

概要
EK‑6000AX 高精細レンズキットは、デジタル電子コルポスコープ用に設計され、子宮頸部、膣、外陰部の検査および記録のためのリアルタイム婦人科画像を提供します。本キットは1080P出力をサポートし、臨床解析ソフトとの連携によりコルポスコピー中の病変スクリーニングと記録を支援します。

コア技術

• 外部ディスプレイおよび録画用のHD‑SDI大画面デジタルHD映像出力
• DSP動的オートフォーカスとHD超高精細イメージングの組合せ
• AWB自動内部測光と動的手ぶれ防止フォーカスバランス
• 影のない均一照明を実現する5段階調整可能な二重リング多点LED照明
• 微細なディテールや血管パターンを強調する画像スポット差分技術
• 二つのがん検査レポートを生成可能なRCIコルポスコピー評価・解析機能

機能

• 非侵襲の光学的スクリーニングを支援し、頸部・膣・外陰部の直感的で正確な評価を可能にする
• 光学30倍、デジタルフォーカス1–8xを併用（システム最大は240xまで報告）
• 高精細画像によりびらん、前癌病変、悪性病変の検出を支援
• 画像表示、フリーズ、取得、レビュー機能により臨床記録と患者説明を支援

特長

• 1080P表示をサポートするオリジナルHDカラーカメラシステム
• カメラモジュール：1/4インチ Sony 高解像度 CCD
• 光学・デジタル両対応のマルチメガピクセル解像度
• フィルター内蔵および酢酸反応タイミング機能；病院PASS/EMR連携；RCI解析
• 電子防振設計および360°動的フォーカスバランス
• 高倍率時にも光損失のない集中かつ均一な照明

構成

• 高精細レンズキット（EK‑6000AX）
• HD‑SDI 大画面デジタルHD映像出力
• EK‑6000B インテリジェント解析ソフト（RCI評価対応）
• 携帯用三脚およびリモコン
• 統合ワークステーション
• アルミプラスチック製携帯ケース

主要パラメータ

• レンズ/カメラ：Sony HDカラーカメラモジュール、1080P対応
• 解像度：文書上の記載値 ≥ 2.8 MP および ≥ 5.8 MP
• 倍率：光学30x；デジタルフォーカス1–8x；最大報告倍率は最大240x
• フォーカス方式：DSP動的オートフォーカス＋手動調整
• 照明：調整可能な二重リングLED；照度 ≥ 2000 Lux
• ソフト機能：酢酸/ヨード反応のタイミングと定時取得；フィルターモード内蔵
• 画像処理：スポット差分、連続静止画取得、動的記録、比較用画像ライブラリ
• 機構：ユニバーサルホイール付き可動レンズブラケット、水平回転、多角度チルト、無段階調整およびロック

技術仕様

• 型番：EK‑6000AX（デジタル電子コルポスコープ用高精細レンズキット）
• カメラセンサー：1/4インチ Sony 高解像度 CCD
• ビデオ出力：HD‑SDI 大画面デジタルHD
• 表示対応：1080P
• 解像度（報告）：≥ 2.8 MP / ≥ 5.8 MP
• 光学倍率：30x；デジタルズーム/フォーカス：1–8x；最大報告倍率最大240x
• オートフォーカス：DSP動的オートフォーカス＋手動
• 照明技術：5段階調整可能な二重リング多点LED；照度 ≥ 2000 Lux
• ソフトウェア：EK‑6000B インテリジェント解析ソフト（RCI評価対応）および PASS/EMR連携
• 付属品：携帯用三脚、リモコン、統合ワークステーション、携帯ケース
