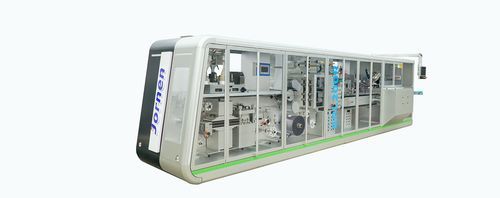

サーボドライブ箱詰め機 BPL200R

連続インラインコンパクト

製品概要
BPL200R は、限られた床面積で高い柔軟性を求める製薬メーカー向けに設計された、ブリスターからカートンへの統合包装ラインです。全長約7 mのコンパクト設計で、マルチバリエーションの小ロット生産に対応し、サーボ制御による安定した連続運転が可能です。

主な特長

• 超コンパクト構成：約7 mの設置面積にブリスターとカートニングを統合し、設置スペースが限られる現場に適合。
• 小ロット対応の柔軟性：頻繁なフォーマット変更や多数の製品バリエーションに対応する設計。
• 工具不要の迅速チェンジオーバー：工具不要のフォーマット変更とデジタル位置表示によりダウンタイムを短縮。
• 精密なブリスター搬送：吸着アームによりブリスターパックをパンチステーションからカートンマガジンへやさしく正確に搬送。
• サーボ駆動のインデクシング：高精度サーボにより安定した再現性のあるインデクシングを実現。
• 多様な挿入物・閉止方式：1〜4折の添付文書に対応し、標準のタックインまたはオプションのホットメルト閉止が選択可能。
• 作業者の安全性と人間工学：清掃や保守のための安全なアクセスを確保する人間工学に基づくスライドドアを採用。

主な技術仕様
最大出力：200 箱/分
対象カートン寸法：最大 150 × 115 × 50 mm、最小 75 × 30 × 15 mm
機械消費電力：24 kW
機械寸法（L×W×H）：7400 × 1700 × 2050 mm
機械重量：5800 kg

技術仕様詳細

• 型式 / シリーズ：BPL200R
• 統合ライン全長：約 7 m（コンパクト設計）
• 最大処理能力：200 箱/分
• カートンサイズ範囲：最大 150 × 115 × 50 mm、最小 75 × 30 × 15 mm
• 設置電力：24 kW
• 機械占有寸法：7400 × 1700 × 2050 mm
• 機械質量：5800 kg
• ブリスター搬送：パンチステーションからカートンマガジンへの精密吸着アーム搬送
• 制御：安定かつ精密な動作を実現するサーボ駆動インデックスシステム
• チェンジオーバー：デジタル位置表示を備えた工具不要のフォーマット変更
• 添付文書処理：1〜4 折に対応
• 閉止オプション：標準タックインおよびオプションのホットメルト閉止
• 作業者安全：清掃が容易で安全にアクセス可能なスライドドア
