圧力トランスデューサ

概要

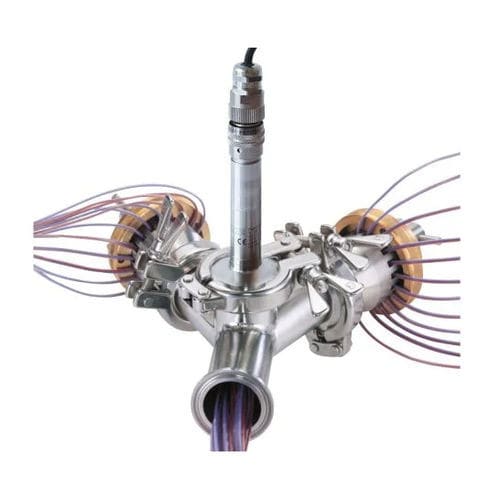

Kaye の絶対圧力トランスデューサーは、オートクレーブ、蒸気滅菌器、Steam‑in‑Place（SIP）システム向けに設計された高精度センサーです。飽和蒸気のバリデーションやオートクレーブの資格確認のために、温度と並行して絶対圧力を測定します。Kaye Validator システム（Kaye Validator AVS、Kaye Validator 2000）との直接統合に最適化されており、互換性のある Kaye 機器に配線した場合は外部電源を必要としません。

圧力測定が重要な理由
蒸気滅菌のバリデーションでは、温度と並行した正確な圧力測定が不可欠です。圧力は沸点を決定し、飽和蒸気の温度を左右します。圧力の監視は飽和条件の確認、漏れや真空系の不具合の検出、蒸気品質（蒸気と液滴の比率）の評価に役立ち、バリデーションと工程管理に重要な情報を提供します。

較正と温度補償
圧力トランスデューサーは温度に依存します。最大精度を得るには、動作温度で較正を行うことが推奨されます。オートクレーブ用途では一般に121°Cでの較正が含まれます。Kaye のトランスデューサーは動作温度で較正され、温度補償を備えているため、蒸気環境下での測定偏差を最小化します。

統合と使用
本トランスデューサーは Kaye Validator の配線に適合した電圧出力（1 V～5 V）を備え、1.5インチ Tri‑Clover フランジへ直接取り付け可能です。オートクレーブの全温度範囲で仕様・較正されており、バリデーションや日常のプロセス監視における動的な圧力測定に適しています。

特長

• 蒸気滅菌器や SIP 環境向けに設計
• オートクレーブ温度範囲での高精度絶対圧力測定
• 1.5インチ Tri‑Clover フランジへ直接取り付け可能
• 圧力および温度範囲にわたる ISO‑17025 トレーサブル較正
• 互換性のある Validator と接続する場合は外部電源不要で直接配線可能

用途

• オートクレーブの資格確認・バリデーション
• 蒸気品質の監視および蒸気アプリケーション
• Steam‑in‑Place（SIP）システム

仕様
タイプ：絶対圧力トランスデューサー
範囲：0～4 bar（59 psia）絶対圧
感度：1 V～5 V
非線形性とヒステリシス：±0.2% 結合
温度補償範囲：110°C～140°C
精度：110°C～140°C にて 10 mbar（0.147 psi）
較正：23°C および 121°C で実施（ISO‑17025 トレーサブル）

ソフトウェアサポート

• Kaye Validator Report Wizard は EN554、HTM2010、ISO‑17665 準拠のレポートを生成します
• 測定温度と圧力の実測データに基づく飽和圧力・温度グラフの作成
• 自動的な平衡の合否判定および Tb / Tb+3 限界の算出

技術仕様

• タイプ：絶対圧力トランスデューサー
• 測定範囲：0–4 bar abs（59 psia）
• 出力感度：1 V–5 V
• 非線形性 & ヒステリシス：±0.2% 結合
• 温度補償範囲：110°C–140°C
• 精度：補償範囲内で 10 mbar
• 較正：23°C および 121°C（ISO‑17025 トレーサブル）
• 機械的特性：1.5インチ Tri‑Clover フランジに直接装着
• 統合：互換 Validator と直接配線（外部電源不要）
