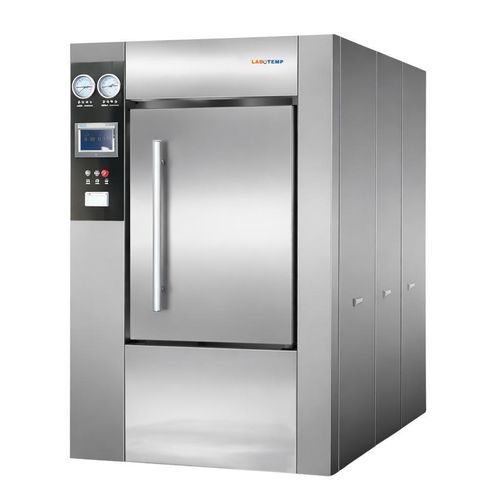

医療用オートクレーブ HZA-05

実験用生物医学研究用微生物用

概要
Labotemp 水平型蒸気オートクレーブ HZA-05 は、実験器具、外科器具、布類、培地、液体および医薬品材料の確実な滅菌を目的とした水平型蒸気滅菌器です。本機は 360 L のジャケット式チャンバー（S S304）、気密性の高い空気圧シール、内蔵飽和蒸気発生器、および PLC 制御の HMI タッチスクリーンを備え、病院・製薬・研究用途で再現性のあるトレーサブルな滅菌サイクルを提供します。

作動原理と安全機能
HZA-05 は真空補助型飽和蒸気滅菌を採用し、空気除去と蒸気浸透を最適化します。動作温度帯：105°C–138°C、設計温度 144°C。自動二重扉電気ロック、過温・過圧に対する多段保護、高精度温度・圧力センサ、低騒音のウォーターリング真空ポンプ、プロセス記録用の内蔵プリンタを備えています。

HZA-05 を選ぶ理由

• 360 L チャンバー容量：高処理量の滅菌ワークフローに対応
• 真空補助蒸気サイクル：多孔性物質や液体の滅菌効果を向上
• 内蔵 HMI タッチスクリーンと PLC：プログラム可能なサイクルとトレーサビリティ

主な特徴

• 360 L のジャケット式チャンバー（SS304）
• 均一な保温と乾燥性を高めるジャケット構造を備えた水平長方形チャンバー
• 電気式安全インターロック付きの全自動二重扉システム
• 250°C 耐熱のシリコンガスケットを用いた空気圧式ドアシール
• S S304 製チャンバーおよび配管（衛生配管接続）
• 安定した蒸気供給を行う内蔵飽和蒸気発生器
• プログラム管理とパラメータ設定が可能な HMI タッチスクリーン
• 布類、器具、液体、Bowie‑Dick テスト、リークテスト等の複数プログラム
• 高精度の温度・圧力監視および記録機能
• 低騒音で高効率のウォーターリング真空ポンプ
• トレーサビリティ用の内蔵プリンタ
• 多段の安全保護：過温、過圧、運転異常アラーム

用途

• 病院 CSSD：外科器具、布類、包帯、ガラス器具の滅菌
• 医薬品製造および品質管理：材料、培地、製造機器の滅菌
• 研究・微生物学実験室：器具、培地、適合する実験廃棄物の滅菌
• 医療教育施設：高処理量の滅菌ニーズ
• GMP エリア：サイクルバリデーション、サイクル監視、報告書印刷とトレーサビリティ
• 産業用途：適合する部品・布類の滅菌

標準付属品

• プリンタ
• 内部用トロリー x1
• 外部輸送用トロリー x1

オプション付属品

• エアコンプレッサ
• 給水処理ユニット

技術仕様

• 容量：360 L
• 使用温度：105–138°C
• 設計温度：144°C
• 設計圧力：-0.1–0.3 MPa
• 定格使用圧力：0.245 MPa
• 真空度：-0.086 MPa
• 温度均一性：≤ ±2.0°C
• サイクル時間（バッチ）：約 40–70 分（プログラムと荷重に依存）
• チャンバー材質：SS304
• 内面仕上げ：0.4 μm
• ドアタイプ：自動二重扉
• シール：高温シリコン、最大 250°C
• ジャケット材質：SS304
• エアフィルタ：≤ 0.22 μm
• 断熱材：アルミニウムシリケート、T = 30 mm
• 滅菌ラック：SUS304 ステンレス
• 外装パネル：炭素鋼塗装
• 電源：380 V, 50 Hz
• 電力：2 + 24 kW
• 給水圧力：0.1–0.2 MPa
• 圧縮空気圧力：0.4–0.7 MPa
• 蒸気圧力：0.3–0.7 MPa
• 蒸気消費量：≤ 25 kg
• 水消費量：≤ 200 kg
• ポンプ：低流量・高揚程
• 蒸気発生器：内蔵飽和蒸気発生器
• タッチスクリーン：HMI プログラム選択 & パラメータ設定
• プリンタ：滅菌レポート出力
• 温度センサ：高精度
• 圧力センサ：高精度
• 圧力計：クラス 1.6、ステンレス製文字盤
• 外形寸法（L × W × H）：1250 × 1300 × 1900 mm
• チャンバー寸法（L × W × H）：600 × 600 × 1000 mm
• 正味重量：1080 kg
• 総重量：1150 kg
