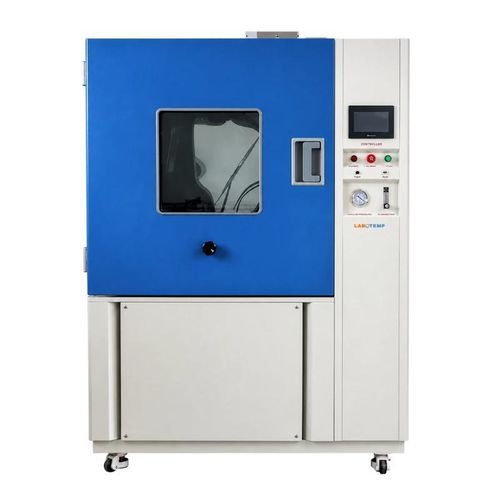

サーモスタット試験室 SDC-04

気候湿度温度

概要
Labotemp 砂じん試験チャンバー SDC-04 は、現場を想定した条件下で空中の砂や粉じんに対する製品の耐性を評価するための制御環境を提供します。本機は容量1000 L のステンレスワークスペース、周囲温度〜+50°C の温度範囲、湿度30% RH 未満、吹き付けおよび試験時間の最大99時間59分までのプログラム制御を備えています。IEC 60529 および ISO 20653 に基づく IP5X / IP6X の粉じん侵入試験に対応し、電子機器、自動車部品、照明機器、軍事装備、産業用アセンブリ等に適しています。Ethernet・USB 接続を備えたプログラム可能なカラ—LCD タッチコントローラと、16A 防塵試験用電源コンセントにより効率的な試験管理が可能です。

動作および設計の詳細
SDC-04 は垂直気流循環設計と振動補助ホッパーを組み合わせ、試験中に粉じんを均一に懸濁させて粉の堆積を防ぎ、再現性の高い試験条件を維持します。ニクロム加熱により循環するタルク粉を乾燥状態に保ち、安定した性能を実現します。真空システムは圧力計、調整器、エアフィルタを備え、実環境に近い粉じん侵入条件を精密に再現します。内部は耐食性の SUS304 ステンレス、外装は保護塗装された A3 鋼板です。過温保護、過電流、漏電、相順保護などの安全機能や、7インチプログラム可能タッチスクリーン、内蔵LED観察照明、観察窓、電磁式ドアロックにより操作性と安全性が向上しています。

主な特長

• 垂直循環と振動補助ホッパーにより均一な粉じん暴露を実現し、再現性の高い試験を可能にします。
• 容量1000 L、7インチカラ—LCD タッチスクリーン（プログラム可能）；Ethernet・USB 接続。
• 産業仕様の構造：内部 SUS304、外装 A3 鋼板（保護塗装）。
• 吹き付けおよび飛行/試験時間を最大99時間59分までプログラム可能。
• 圧力計、エアフィルタ、調整器を備えた統合真空システムにより粉じん侵入を制御。
• 試験中に循環粉を乾燥させるニクロム加熱システム。
• 試験対象機器への給電用 16A 防塵コンセントを装備。
• 内蔵LED観察照明と観察窓、電磁式ドアロックを備えています。
• 過温、過電流、漏電、相順保護などの包括的な保護機能。
• IEC 60529 および ISO 20653 に準拠した IP5X / IP6X 粉じん侵入試験を実行できる設計。

用途

• 電子機器・電気機器の試験
  筐体、機器および部品の粉じん侵入耐性を評価します。
• 自動車部品の試験
  粉塵環境で使用される部品、コネクタ、アセンブリの砂塵試験をサポートします。
• 照明機器の試験
  照明器具、器具および電気ボックスの粉じん保護を評価します。
• 産業機器の試験
  粉塵環境下での筐体保護と耐久性を評価します。
• 軍事・防衛機器の試験
  浮遊粒子に対する耐性が求められる環境試験をサポートします。
• 筐体・IP 試験
  IEC 60529 および ISO 20653 に基づく IP5X / IP6X 粉じん侵入試験に適しています。

仕様（表形式）
Performance & Test — 内部容量：1000 L
Performance & Test — 温度範囲：周囲温度〜+50°C
Performance & Test — 湿度範囲：<30% RH
Performance & Test — 標準ワイヤ直径：50 μm
Performance & Test — ワイヤ間公称間隙：75 μm
Performance & Test — 飛行時間：0 ~ 99 h 59 min
Performance & Test — 吹き付け時間：0 ~ 99 h 59 min
Performance & Test — 最大騒音：65 dBA
Safety & Electrical — 外装材質：保護塗装付き A3 鋼板
Safety & Electrical — 内装材質：SUS304 ステンレス
Safety & Electrical — 電源：220V 50/60 Hz
Safety & Electrical — 環境条件：5°C〜+35°C、≤85% RH
Construction & Control — ドア：観察窓付ドア 1 枚
Construction & Control — 観察窓サイズ：475 × 475 mm
Construction & Control — 加熱要素：ニクロムヒーター
Construction & Control — 真空システム：圧力計、エアフィルタ、減圧弁および接続チューブ
Construction & Control — 試料用電源コンセント：防塵ソケット、16 A
Construction & Control — ドアロック：電磁ロック
Construction & Control — 内部寸法（W × D × H）：1000 × 1000 × 1000 mm
Construction & Control — 外形寸法（W × D × H）：1330 × 1450 × 1960 mm
Construction & Control — 梱包正味重量：415 kg
Construction & Control — 梱包総重量：559 kg
Construction & Control — 梱包サイズ：1590x1550x2250 mm
