プレート式濾過装置 LVF-101

液体用実験用真空ポンプ用

製品概要

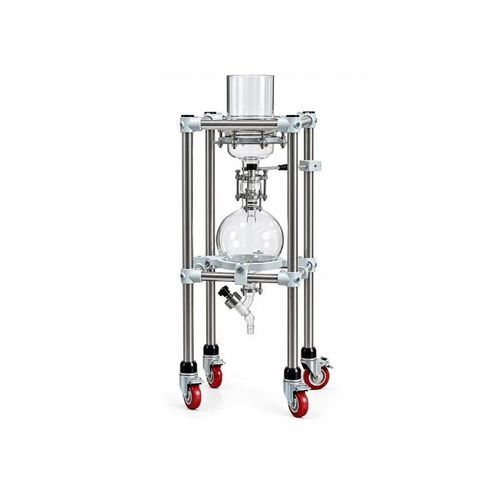

Labotemp 20L Vacuum Filter with Pump LVF-101 は、重力ろ過より高速な分離を必要とする実験室ワークフロー向けの真空補助型液–固分離装置です。本システムは20 L 球形収集瓶、G3.3 高ホウケイ酸ガラス製ろ過ユニット、PTFE Ø230 mm ふるい板、SUS304 移動式フレームを一体化し、水循環式真空ポンプを備えます。液体はろ紙またはろ布を通過し、固形分はろ過媒体に保持されます。

統合ポンプと運転
統合された水循環式真空ポンプは 100 L/min の揚程、57 L の水タンク、550 W モーターを備え、最大真空度 −0.098 MPa を発生します。接続は DN50 吸入口、Ø35 mm 排気口、DN25 排出弁を含み、排出高さは床上300 mm です。ポンプは適合する反応装置への再循環冷却水供給に対応し、複数の吸引接続および逆流防止弁を備えて安全な再循環運転を可能にします。

主な利点

• 20 L のろ過容量で実験室スケールのバッチ処理に適合
• 100 L/min の水循環式真空ポンプを内蔵しろ過を加速
• G3.3 高ホウケイ酸ガラスと PTFE ふるい板により化学的互換性を確保

特長

• 100 L/min の揚程
• 20 L 球形収集瓶
• 真空補助ろ過により液–固分離を高速化
• G3.3 高ホウケイ酸ガラス製ろ過容器
• PTFE Ø230 mm ふるい板（ろ紙またはろ布使用可）
• 最大真空度 −0.098 MPa
• 循環運転用 57 L 水タンク
• 再循環水を作動流体として使用する水循環運転
• SUS304 移動フレームとユニバーサルキャスター
• DN50 吸入口、Ø35 mm 排気口、DN25 排出弁
• 適合する反応装置向けの再循環冷却水出力
• 複数の吸引接続および逆流防止弁
• 酸・アルカリ耐性のステンレス製ポンプ構造

仕様

• 型式: LVF-101
• 製品種別: 真空ろ過装置（ポンプ内蔵）
• ろ過容量: 20 L
• 収集瓶: 20 L 球形収集瓶
• ガラス材質: G3.3 高ホウケイ酸ガラス
• ろ斗寸法: Ø240 × 280 mm
• ふるい板材質: PTFE
• ふるい板寸法: Ø230 mm
• ろ過媒体: ろ紙またはろ布
• 吸入口: DN50
• 排気口: Ø35 mm
• 排出口バルブ: DN25
• 床上排出高さ: 300 mm
• 最大真空度: −0.098 MPa
• フレーム材質: SUS304 移動フレーム
• 本体正味重量: 40 Kg
• 本体総重量: 68 Kg
• 梱包寸法（本体）: 610 x 610 x 1500 mm
• ポンプ種別: 水循環式真空ポンプ
• 揚程: 100 L/min
• 水タンク容量: 57 L
• モーター出力: 550 W
• 動作電圧: 110 V/60 Hz; 220 V/60 Hz; 230 V/50 Hz; 240 V/50 Hz
• ポンプフレーム材質: SS304 ステンレス鋼
• 可搬性: ユニバーサルキャスター
• ポンプ寸法: 450 × 350 × 820 mm
• 梱包寸法（ポンプ）: 550 x 450 x 910 mm
• ポンプ正味重量: 25 Kg
• ポンプ総重量: 40 Kg

標準付属品

• 水循環式真空ポンプ
• 20 L 球形収集瓶
• G3.3 高ホウケイ酸ガラス製ろ過ユニット
• PTFE Ø230 mm ふるい板

消耗品 / 予備部品

• ろ紙
• ろ布

用途

• 化学実験室
  実験や試料前処理における真空補助ろ過。
• 固液分離
  ろ紙またはろ布を用いた液体からの粒子分離。
• 実験室ろ過
  重力ろ過より高速な分離を要する工程。
• 化学研究
  制御された真空条件下でのろ過工程。
• 反応装置のサポート
  再循環冷却水を適合する反応装置へ供給可能。
• 材料処理
  材料特性、ろ材の孔径、適用真空に依存する実験室規模のろ過。
