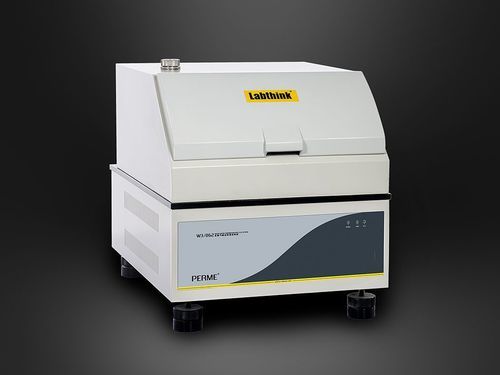

湿度試験機 W3/062

温度水蒸気通気性気流速度

W3/062はカップ法に基づくWVTR（透湿率）試験システムで、フィルムやシート材料の精密測定に適しています。自動計量、温湿度制御、データ管理を統合し、試験室および生産環境での利用に対応します。

製品の特徴

• カップ法設計：フィルム・シートのWVTRを測定する重力法（カップ法）。高分解能の計量セル（質量分解能 0.001 g）により高感度な検出が可能。
• 水法（wet‑cup）および乾燥剤法（dry‑cup）に対応。
• 非標準条件に対応する広範囲・高精度の自動温湿度制御。
• 試料両面の湿度差を維持するための標準風速制御。
• 計量前の自動リセットおよびシリンダー昇降による定期計量で系誤差を低減。
• 温度・湿度の迅速校正ポート、参照フィルムまたは校正分銅による迅速で正確な校正。

• 高効率：円形ラックに6つの独立試験皿を備え、1回の操作で6検体を同時測定可能。サテライトベースにより最大60試験まで拡張可能。
• インテリジェント：Windowsベースの操作ソフト、マルチフォーマット出力、履歴データの検索／比較／解析／印刷機能、Lystem™ラボデータ共有システム対応による一元管理。

試験原理
所定温度下で試料の両面に一定の湿度差を与え、湿側から乾側へ水蒸気が透過する現象を利用します。試験皿の重量変化を時間軸で測定し、WVTRおよび関連パラメータを算出します。

準拠規格

• ISO 2528
• GB 1037
• GB/T 16928
• ASTM E96
• ASTM D1653
• TAPPI T464
• DIN 53122‑1
• JIS Z0208
• YBB 00092003

用途

• 主要用途：プラスチックフィルム、複合フィルム、紙‑プラスチックラミネート、共押出フィルム、アルミニウム蒸着フィルム、アルミ複合フィルム。
• シート類：エンジニアリングプラスチック、ゴム、建材（例：PP、PVC、PVDC）。
• 紙・板紙：アルミ蒸着紙、包装材料（Tetra Pak等）。
• 繊維・不織布：防水透湿素材、不織布（おむつ・衛生用品）。
• 拡張用途：医療用フィルム・付属品（絆創膏、創傷保護フィルム）、人工皮膚、ソーラーバックシート、LCD用フィルム、塗膜、化粧品用フィルム、生分解性フィルム等。

構成

• 標準構成：本体、プロフェッショナルソフト、テスト皿、乾燥剤チューブ、湿度発生器、校正分銅、通信ケーブル、サンプルカッター、バルブセット。
• オプション：サテライトベース、リファレンスフィルム、エアコンプレッサー、乾燥剤。

仕様／技術データ

• 試験範囲：水法 0.1–10,000 g/m2·24h、乾燥剤法 0.1–2,500 g/m2·24h。
• 試料数：1–6（独立測定）；サテライトベースにより最大60試験まで拡張可。
• 精度（WVTR）：0.01 g/m2·24h。
• 質量分解能：0.001 g（カスタマイズ可）。
• 温度範囲：15 °C–55 °C；温度精度：±0.1 °C。
• 湿度範囲：水法：∆RH 90%→70%（試験室湿度は条件により約10%–30%）；乾燥剤法：∆RH 10%→98%（温度依存）。
• 湿度精度：±1% RH。
• 風速：0.5–2.5 m/s（カスタマイズ可）。
• 試料厚さ：≤3 mm（カスタマイズ可）。
• 試験面積：33 cm²；試料サイズ：Φ74 mm。
• 試験チャンバー容量：45 L。
• ガス供給：空気；供給圧力：0.6 MPa；ポートサイズ：Φ6 mm（PUチューブ）。
• 本体寸法：660 × 580 × 580 mm（L×W×H）。
• 電源：220 VAC 50 Hz / 120 VAC 60 Hz。
• 本体質量：約80 kg。
