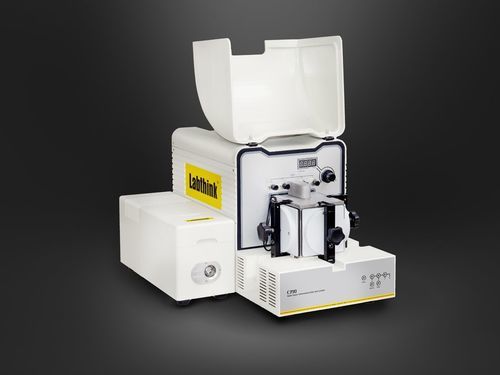

流量試験機 C390M

湿度温度水蒸気通気性

C390M 水蒸気透過率試験システムは、赤外線センサ方式の装置であり、高・中・低の水蒸気バリア特性を持つバリア材料の水蒸気透過率（WVTR）を測定するよう設計され、ISO 15106-2およびASTM F1249に準拠しています。3検体セルを一体化したブロック、高精度センサ、および温度・湿度・ガス流量を制御するコンピュータ制御システムを備え、高感度かつ再現性のある結果を得られます。

製品特長

• 革新的センサ技術：Labthink Global R&Dが開発したLabthinkの新世代赤外線水蒸気分析センサにより、高精度・高安定性を実現。
• 成熟した製造：30年の経験に基づく信頼性のある設計、材料選定、製造。
• 複数の試験規格・方法（重量法、赤外線法、電解法、湿度法、クーロメトリ法）に対応する製品ライン。
• 3検体セルを統合したブロック設計により高い試験効率。
• 試験ガスの温度、湿度、流量を精密に調整可能。
• ウォームアップ時間が短く、試験条件に速やかに到達。
• 液体冷却剤、触媒、特殊ガス混合物を必要としない。
• 用途に応じたプロフェッショナルおよび高速試験モードを搭載。
• システム校正用のリファレンスフィルムを用意。
• 主要センサおよび重要部品に自己保護機能を搭載。
• 内部コンピュータ搭載（外部PC不要）；ネットワーク接続およびUSBポートを装備。
• 包装試験対応および試験ガス消費を抑える省ガス機能を搭載。
• 多段階のプロフェッショナルソフトウェアと各種レポート形式；Labthink独自のDataShield™により試験データ／レポートを安全に管理。
• 中国GMP準拠のオプションコンピュータシステムおよび規制環境向けのCFR21 PART11オプション対応。

試験原理
試料は、乾燥室と湿度制御室に分かれた拡散セルに固定されます。乾燥側は乾燥窒素が吹き抜け、試料を透過した水蒸気は乾燥窒素に運ばれ赤外線センサで電気信号が生成されます。これらの信号を解析してWVTRを算出します。包装試料の場合、試料内部を乾燥窒素が流れ、外側は高湿環境に置かれます。

試験規格

• ISO 15106-2
• ASTM F1249
• GB/T 26253-2010
• TAPPI T557
• JIS K7129
• YBB 00092003-2015

用途

• フィルム：プラスチックフィルム、プラスチック複合フィルム、紙・プラ複合フィルム、ジオメンブレン、共押出フィルム、アルミ蒸着フィルム、アルミ箔/複合フィルム、ガラス繊維紙複合フィルム等。
• シート：PP、PVC、PVDC、金属箔、フィルム、シリコンウェハ等。
• 紙・板紙：タバコ包装用紙、紙・プラ複合フィルム等。
• 容器：プラスチック、ゴム、紙/プラ複合、ガラス・金属容器（例：飲料ボトル、油容器、Tetra Pak 資材、バキュームバッグ、缶、化粧品容器、歯磨き粉チューブ、ヨーグルトカップ等）。
• 拡張用途：容器キャップ、太陽電池バックシート、LCDモニター＆フィルム、各種配管（例：PPR）、ブリスター、創傷保護用無菌フィルム、フェイスマスク、電池用プラスチックケースなど関連包装/産業材料。

仕様／技術データ

• 試験範囲（標準）：0.05 ~ 40 g/(m2·d)
• 試験範囲（包装）：0.00025 ~ 0.2 g/(pkg·d)
• 分解能：0.001 g/(m2·d)
• 再現性：±0.05 および 2% の大きい方
• 試験温度：10 ~ 55 °C ±0.2 °C
• 試験湿度：5% ~ 90% RH ±1%、100%
• 試験室：3 試験室
• 試料サイズ：108 mm × 108 mm
• 試料厚さ：≤ 3 mm
• 標準試験面積：50 cm²
• キャリアガス：99.999% 高純度窒素（供給なし）
• キャリアガス圧力：≥ 0.28 MPa / 40.6 psi
• ポートサイズ：1/8 inch 金属チューブ
• 追加機能（オプション）：包装試験（最大 3 L）、DataShield™ データ管理、GMP 準拠コンピュータシステム、CFR21 Part11 対応。
