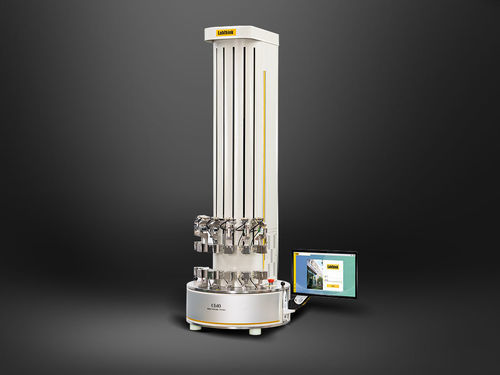

制御試験機 C610G

伸長医療機器用実験用

C610G自動引張試験機は、プラスチックフィルム、複合材料、軟質包装材、紙、不織布、ゴム、金属箔など多様な材料の引張・剥離・引裂き・ヒートシール・穿刺などの機械的特性を高効率で評価できる多機能自動試験機です。操作性とデータ管理（ソフトウェアによるトレーサビリティ）に配慮した設計で、産業用途から製薬・医療部材の評価まで幅広く対応します。

製品特徴

• 多軸位置決め技術を採用し、複数のステーションで同時に試験を実行できるため、試験効率を向上させます。
• 高精度計測：16ビットADCデジタル変換と高精度制御により安定した力・変位計測を実現します。
• 閉ループサーボ制御と無段階速度調節でスムーズな動作と高い変位精度を確保します。
• 防滑空気圧クランプシステムにより、サンプルの滑りを防ぎ精度の高いデータを取得します。
• 耐久性の高い主要部品は国際的に実績のあるブランド部品を採用しています。
• 試験用途は引張強度、剥離、引裂き、ヒートシール、穿刺、開封力、巻き戻し力などフレキシブルな試験項目に対応します。
• グリップ間隔は自動調整可能、試験速度設定は柔軟に設定できます。
• 安全機能（リミット保護、過負荷保護、自動復帰等）を備え安全な操作を支援します。
• 産業用タッチスクリーンまたはデスクトップPCでの操作に対応し、回転式試験プラットフォームにより操作性を向上します。
• イーサネット接続によりネットワーク経由でのリモート制御やシステムアップグレードをサポートします。

試験原理
試験片は中央のクロスビームとベース間のグリップに固定され、クロスビームとベースが相対移動することでロードセルと変位センサーが力と変位の変化を収集し、各種機械的性能指標を算出します。

参照規格

• ISO 37
• ASTM E4, ASTM D882, ASTM D1938, ASTM F88, ASTM F904
• JIS P8113
• 中国規格群: GB 8808、GB/T 1040.1-5 系列、GB/T 4850-2002、GB/T 12914-2008、GB/T 17200、GB/T 16578.1-2008、GB/T 7122、GB/T 2790/2791/2792、GB 14232.1-2004、GB 15811-2001、GB/T 1962.1-2001、GB 2637-1995、GB 15810-2001、QB/T 2358、QB/T 1130 等
• YBB00042005、YBB00112004

用途（主なアプリケーション例）

• 引張強度、伸び率試験
• 剥離力（90度・180度等）、粘着テープ試験
• 穿刺力・引き抜き力（IVバッグキャップ、ゴム栓、ボトルキャップ等）
• ヒートシール強度・ヒートシールフィルムの引裂力
• 容器開封力、ゼリー/ヨーグルトカップの開封力
• 耐引裂性、弾性部材やスパイラル部材の破断試験

Caractéristiques / spécifications techniques

• 試験ステーション数: 6
• 試験片幅: ≤ 30 mm
• 試験片厚さ: ≤ 3 mm
• ロードセル仕様: 50, 100, 250, 500 N（オプションにより選択）
• 分解能（力）: 0.001 N
• 力の精度: 表示値の ±0.5%（2%FS～100%FS）、±0.01%FS（0～2%FS）
• 試験速度: 0～500 mm/min（任意の整数設定）
• 速度精度: 表示精度 ±0.5%
• クランプ方式: 空気圧クランプ（圧縮空気はユーザー準備）
• ガス源圧力: ≥ 72.5 PSI / 500 kPa
• ポートサイズ: Φ4 mm ポリウレタンチューブ
• 外形寸法: 高さ 66.1 インチ × 幅 22.8 インチ × 奥行き 22.8 インチ（約 168 cm × 58 cm × 58 cm）
• 電源: 120VAC ±10% 60Hz / 220VAC ±10% 50Hz（選択）
• 正味重量: 約 440 ポンド (200 kg)
• 標準構成: 計測器、ソフトウェア、ロードセル（6個）、空気圧式グリップ（12組）、Φ4mmポリウレタンチューブ
• オプション: 産業用タッチコンピュータ / PC、GMPコンピュータシステム要件、21 CFR Part11 対応（オプション）、プリンター、エアコンプレッサー、サンプルカッター、試験プレート、標準ローラー 等
