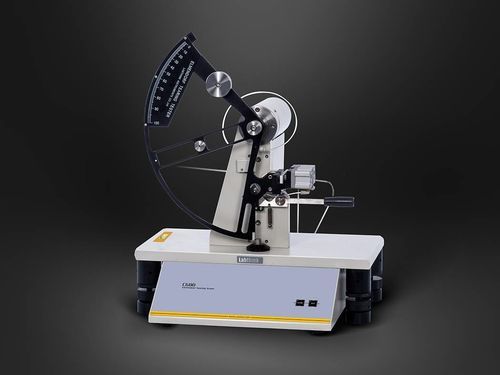

校正試験機 C680M

圧縮空気用伸長実験用

Elmendorf式引裂試験機C680Mは、フィルム、シート、紙、板紙、繊維、非織布などの引裂強度を測定するためのコンピュータ制御ラボ機器です。振り子で引裂エネルギーを与え、消費エネルギーから引裂力を算出します。

製品の特徴

• コンピュータ制御と自動電子測定により操作が容易。
• 空気圧サンプルクランプと自動振り子解放で操作者によるばらつきを低減。
• コンピュータ支援の調整システムで最適な試験状態を保持。
• 複数容量の振り子を装備可能で幅広い試験範囲に対応。
• 各種単位での出力が可能なプロフェッショナルソフトウェアを搭載。
• 外部アクセス・データ送信用の標準RS232インターフェースを装備。

試験原理

• 振り子を所定の高さまで上げて位置エネルギーを蓄え、自由に振動する振り子がサンプルを引裂く際に消費されたエネルギーを計算して引裂力を求めます。

参照規格

• ISO 6383-1:1983
• ISO 6383-2:1983
• ISO 1974
• GB/T 16578.2-2009
• GB/T 455
• ASTM D1922
• ASTM D1424
• ASTM D689
• TAPPI T414

試験用途

• 基本用途
  • プラスチックフィルム・シート（ポリオレフィン、ポリエステル、アルミニウム複合フィルム等）
  • 紙、板紙
  • 繊維素材
• 拡張用途
  • 重量物用バッグ
  • ゴムラテックス手袋
  • ストレッチフィルム
  • 紙製の地下鉄乗車券

製品構成

• 標準構成：本体、基本振り子（1個）、較正ウェイト（1個）、専用ソフトウェア、通信ケーブル。
• オプション：基本振り子（200gf、1600gf）、追加ウェイト（400gf、800gf、3200gf、6400gf）、較正ウェイト（200gf〜6400gf）、コンピュータ（オプション）。
• 備考：空気供給用接続はΦ4 mmポリウレタン管。圧縮空気はユーザー側でご用意ください。

特性 / 技術仕様

• 振り子容量：200gf、400gf、800gf、1600gf、3200gf、6400gf。
• 空気源圧力：0.6 MPa（ユーザー供給）。
• 給気接続：Φ4 mmポリウレタン管。
• 外形寸法（L × W × H）：480 mm × 380 mm × 560 mm。
• 電源：220 VAC 50 Hz / 120 VAC 60 Hz。
• 本体正味重量（200gf振り子装着時）：40 kg。
