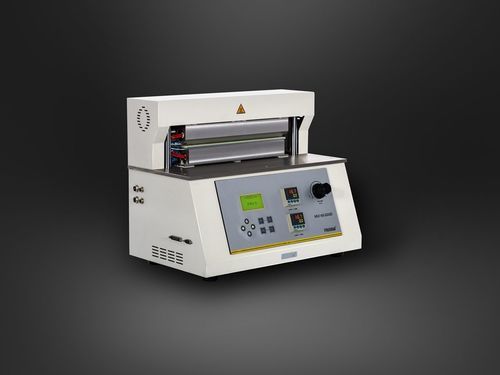

制御試験機 HST-H3

温度ヒートシール実験用

概要
HST-H3は、複合フィルムのヒートシール温度、保圧時間およびシール圧力を測定し、生産条件を決定するためのラボ向けヒートシール試験機です。専用のヒートシールジョー、マイクロコンピュータ制御、データ出力およびリモート操作に対応するインターフェースを備えます。

主な特長

• デジタルP.I.D.温度制御により、変動を抑えつつ迅速かつ安定した加熱を実現します。
• 温度・圧力・時間の広い制御レンジで多様な試験条件に対応可能です。
• 手動またはペダル操作が選択可能で、やけど防止設計により安全に運用できます。
• LCD表示とPVC操作パネルを備えたマイクロコンピュータ制御、メニュー式インターフェースを採用しています。
• プロフェッショナルソフトウェアとRS232により、リモート操作、データ保存、エクスポート、印刷が可能です。

構造と精度

• アルミニウムで被覆されたシールジョーにより、シール面全体に均一な熱分布を確保します。
• シリンダー駆動のジョーと二重底のガスシリンダーにより、安定かつ均等な圧力供給を実現します。
• 加熱管のクイックリリース接合により、迅速な交換・保守が可能です。

上位仕様オプション

• 上顎・下顎の独立温度制御により、多様な試験組合せに対応します。
• 拡張シール面は大型または複数試験片の同時シールを可能にします。
• オプション：プロソフト、通信ケーブル、マイクロプリンター、プリンターケーブルなど。

試験原理
温度・圧力・保圧時間を予め設定し、試験片を上顎と下顎の間に置いて開始します。制御された条件下でシールサイクルが自動的に完了します。

適合規格

• ASTM F2029
• QB/T 2358
• YBB 00122003

用途

• 基本用途：表面が滑らかなフィルム（プラスチックフィルム、プラスチック複合フィルム、紙-プラスチック複合フィルム、共押出しフィルム、アルミ蒸着フィルム、アルミホイル複合フィルム等）。シール面は滑らかで、幅はカスタマイズ可能です。
• 装飾・模様付きフィルム：装飾面を持つプラスチック・複合フィルムにも対応し、ジョー表面を仕様に合わせて設計可能です。
• 拡張用途（カスタム）：ゼリーカップ用の蓋（上顎を円形、下顎を成形型にする等）、フレキシブルチューブの端部シール、その他特殊梱包に合わせたカスタムジョーや金型。

構成／オプション

• 標準構成：本体およびペダルスイッチ。
• オプション：プロフェッショナルソフトウェア、通信ケーブル、マイクロプリンター、プリンターケーブル。
• 注意：ガス供給ポートはФ6 mm PUチューブ。ガス供給はユーザー側で準備してください（供給は含まれません）。

仕様

• モデル：HST-H3
• シール温度：室温〜250°C
• 温度精度：±0.2°C
• 保圧時間：0.5〜999.9 s
• シール圧力：0.05 MPa〜0.7 MPa
• シール面積：330 mm × 10 mm（カスタマイズ可能）
• 加熱方式：片面または両面加熱
• ガス供給圧力：0.5 MPa〜0.7 MPa（供給は別途）
• ポートサイズ：Ф6 mm PUチューブ
• 外形寸法：536 mm（L）× 335 mm（W）× 413 mm（H）
• 電源：220VAC 50Hz / 120VAC 60Hz
• 重量：43 Kg
