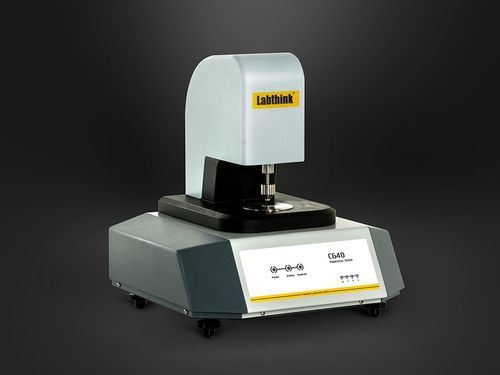

圧力試験機 C640

厚さ校正実験用

C640は接触式の高精度厚み測定機で、フィルム、シート、紙、段ボール、織物、不織布、硬質断熱材などの厚み測定に適しています。オプションの自動サンプラーにより複数連続点の測定が可能です。組み込みのLabthinkソフトウェアは、インテリジェントなデータ処理、ユーザー管理、データの安全な保管を提供します。

主な特長

• プロフェッショナル: 高精度変位センサーと設計された構造、先進の制御により安定性・再現性・精度を向上。圧力フットは自動で上下し、作業者誤差を低減。接触時間・試験速度は設定可能で、接触面積や圧力はカスタマイズ可能。多点キャリブレーションにより直線性を改善し、標準ゲージブロックで迅速に校正できます。
• 高効率: 自動化設計により人的作業を最小化。試験パラメータはファイルとして保存可能で再利用を容易にします。結果は最大値・最小値・平均値・標準偏差を表示し、比較機能で評価を支援。オプションの自動サンプリングは供給範囲・供給速度・測定点を設定可能で正確な連続測定を実現します。
• インテリジェント: Labthinkソフトウェアはユーザーフレンドリーなインターフェース、厳格なユーザー管理、安全なデータ処理を提供。オプションのDataShieldTMにより暗号化保存と集中管理が可能。データは曲線表示やリスト表示が可能で、検索・エクスポート・印刷に対応します。

試験原理
前処理済み試料を平坦な試験面に置き、試験面と平行な圧力フットを定められた圧力で降下させることで、変位センサーが上面と下面の距離（厚み）を測定します。

試験規格

• ISO 4593
• ISO 534
• ASTM D6988
• ASTM F2251
• GB/T 6672
• GB/T 451.3
• TAPPI T411
• BS 2782-6
• DIN 53370
• ISO 3034
• ISO 12625-3
• ISO 5084
• ASTM D374
• ASTM D1777
• ASTM D3652
• GB/T 6547
• GB/T 24218.2
• FEFCO No 3
• EN 1942
• JIS K6250
• JIS K6783
• JIS Z1702

用途

• 基本用途:
  • フィルム・シート類: 各種プラスチックフィルム、シート、膜の厚み測定。
  • 紙: 紙、紙板、複合紙の厚み測定。
• 拡張用途:
  • 金属部品・シリコンウェハ: ウェハ、箔、各種金属部品の厚み測定。
  • 段ボール: 段ボールの厚み測定。
  • 織物: 織物、編物、コーティング布の厚み測定。
  • 不織布: おむつ、ナプキン、医療用マスクなどの不織布の厚み測定。
  • その他: 硬質断熱材、粘着テープ、ジオシンセティックス、ゴム類等。

仕様 / 技術データ

• モデル: C640（バリアント: C640M、C640H）
• 測定方法: 機械的接触法
• 標準測定範囲: 0 ～ 2 mm（C640M / C640H）
• 分解能: 0.1 μm
• 再現性（測定範囲内）: C640M: 0.8 μm、C640H: 0.4 μm
• オプション測定範囲: 0 ～ 6 mm（オプション1）；0 ～ 12 mm（オプション2）
• 供給範囲（自動サンプラー）: 0 ～ 1000 mm（調整可）
• 供給速度: 1.5 ～ 80 mm/s（調整可）
• 試験圧力・接触面積（例）: フィルム: 17.5 ±1 kPa、50 mm²；紙: 100 ±1 kPa（標準）または50 ±1 kPa（オプション）、200 mm²。カスタム圧力／接触面積の対応可能。
• オプション: 自動サンプラー；DataShieldTM（安全なデータ管理）
• 外形寸法（L×W×H）: 370 × 350 × 410 mm
• 質量（正味）: 26 kg
• 出力 / 結果: 最大・最小・平均・標準偏差；曲線表示・データリスト；検索、エクスポート、印刷対応。
