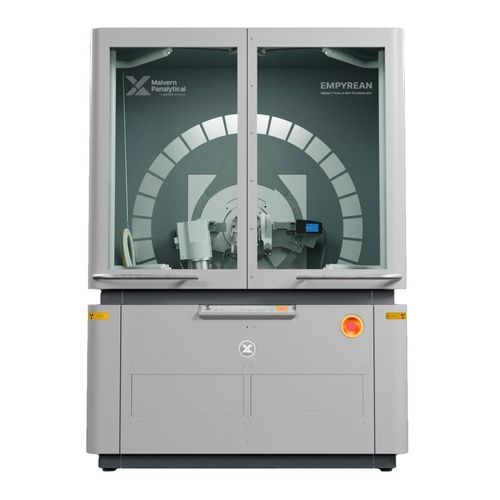

X線分光器 Empyrean XAS

ナノテクノロジー用研究開発用環境分析用

概要
Empyrean XASは、Empyrean多目的X線プラットフォームにX線吸収分光（XAS）を統合し、ラボでのXANESおよびEXAFS測定をXRD、散乱、イメージングと併せて実行可能にします。単一プラットフォームで複数の構造的視点と一貫した実験ワークフローを提供します。

主な機能

• 回折による長距離の結晶構造決定
• 散乱法によるナノスケール組織の解析
• イメージングによる構造データ取得
• XAS（XANESおよびEXAFS）による局所化学環境の評価

XASで得られる情報

• 酸化状態の同定
• 配位幾何の決定
• 原子間距離の測定
• 短距離秩序の解析

測定方式と性能
Empyrean XASは透過法の専用構成で測定を行い、安定かつ再現性のあるエネルギースキャンと定量的解釈を可能にします。高いエネルギー分解能によりXANESの詳細解析（前縁の特徴を含む）をサポートし、広いkレンジは定量的なEXAFS解析に適しています。

対応元素とエネルギー範囲

• アクセス可能なエネルギー範囲：4～20+ keV
• 中Z元素のK吸収端に対応（例：Ti、Fe、Ni、Mo）
• 重元素のL吸収端に対応（例：Ba、Ce）
• マルチエッジ機能：単一実験内で複数吸収端を順次測定可能

ワークフローとソフトウェア機能

• 自動データ取得
• スキャンの位置合わせと正規化
• 検出器補正と背景除去
• 前縁・後縁のフィッティング
• スペクトル処理とデータキュレーション

用途

• エネルギー貯蔵 — 充放電サイクル中の酸化状態変化と局所構造の進化を研究
• 触媒 — 不均一触媒の活性部位、酸化状態、反応経路を調査
• 先端材料 — 短距離秩序、欠陥、電子構造の特性評価
• 環境・地質科学 — 複雑材料中の微量元素解析と種別変換の研究

マニュアル

• Empyrean Series 3 Pre-Installation manual (English) — Version 3 — 14 February 2023
• Empyrean Series 3 User Guide (English) — Version 3 — 03 May 2022

仕様（技術仕様）

• Techniques: XANES、EXAFS
• Energy range: 4～20+ keV
• Measurement mode: 透過
• Energy resolution: 8 keVで1.3 eVまで
• Resolving power: 最大E/ΔE ≈ 6150
• Accessible edges: 3d遷移金属のK吸収端および重元素のL吸収端
• Environment: 大気中で動作
• Operando studies: 対応
• 測定時間: 数分から数時間
