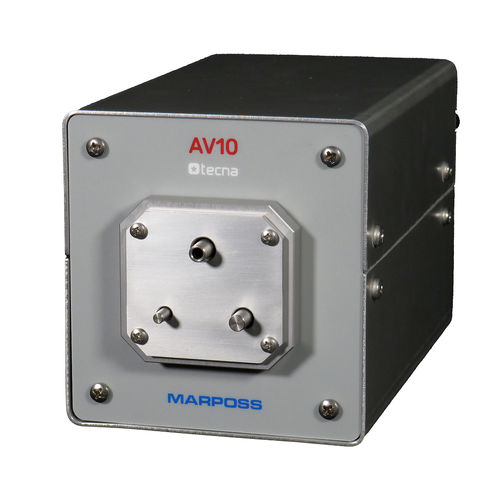

血液ライン用モジュール AV10

医用ディスポーザブル製品用空圧式自動降下式

製品概要
AV10 空気式モジュールは、気密試験装置に接続して使用する外付けアクセサリとして供給されます。Luerコネクタを用いた空気による血液ラインの気密試験（最大2 bar）を目的としています。

機能 / 動作

• リークテスターと血液ライン間の空圧接続インターフェースとして機能します。
• 内部の空圧バルブがリリース機構を前進／後退させます。これらのバルブは試験装置の拡張ボードのデジタル出力から電気的に制御されます。
• オスのLuerコネクタを挿入するとマイクロスイッチが作動し、リークテスターに開始信号を送ります。
• 接続時に自動で試験を開始し、合格時に自動でラインを解放する機構を備えたバージョンがあります。

適用

• Luerコネクタを用いた空気による血液ラインの気密試験。対応するリーク試験装置との外部空圧インターフェースとして使用します。

技術仕様

• 型番: AV10
• タイプ: 外付け空気式モジュール / リークテスター用空圧インターフェース
• 用途: 血液ラインの気密試験（空気）
• 最大試験圧力: 最大2 bar
• 接続方式: Luerコネクタ（オス挿入でマイクロスイッチ作動）
• 制御: 試験装置拡張ボードのデジタル出力から電気的に制御される内部バルブ
• 開始信号: オスLuer挿入で作動するマイクロスイッチ
• 自動機能: 接続時の自動試験開始、合格時の自動解放（該当バージョン）
• 利点: サイクル時間短縮および作業者の取り扱い・良否判別の簡素化
