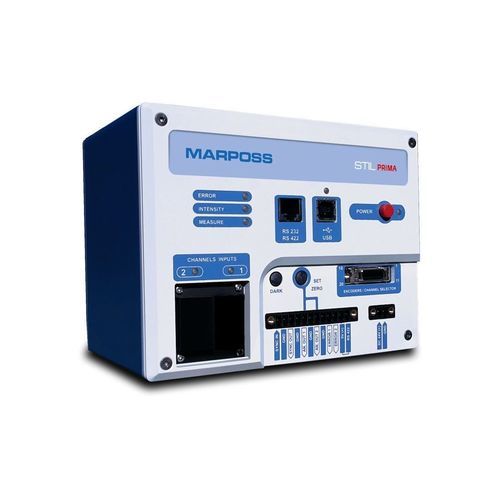

プロセスコントローラー CCS SERIES

実験用実験室用医療施設用

製品概要
CCSシリーズのコントローラは、色収差（クロマティック）コンフォーカル技術により、反射面や透明フィルムを含む幅広い表面・材料に対して非接触で距離および厚さをサブミクロン精度で計測できます。ガラスや透明フィルムの厚さ測定は、単一のCCSコントローラと高精度なSTILセンサヘッドで二ピーク処理により実現します。測定周波数はモデルにより100 Hz〜10 kHzで、産業ライン統合や研究室用途に対応します。

特長

• 白色光を反射する材料（金属、ガラス、プラスチック、塗膜、液体）に適用可能なクロマティックコンフォーカル技術。
• 対象に触れない非接触測定により、損傷や汚染を回避。
• サブミクロン精度の測定が可能で精密計測に適合。
• 交換可能なSTIL光学ヘッド：CL-MG、OP、ENDO、EVERESTシリーズ。
• コントローラは最大20件のキャリブレーションテーブルを保存可能で、異なるプローブやセットアップに対応。
• SDKおよびプロトコルコマンドを提供し、自動化・検査システムへの組込みが容易。
• エンコーダ同期による動的取得に対応。
• アナログ出力、USB、RS232/422など複数の通信インターフェースを装備。

用途

• 自動車用ガラスの検査・品質管理。
• ガラス容器および包装材の生産管理。
• 電気自動車向け部品やバッテリーカバーの厚さ測定。
• ロールツーロール／ウェブ工程での透明・不透明フィルムの厚み管理（フレキシブルエレクトロニクス、電池フィルム等）。
• 電子機器・PCBのメトロロジー。
• 半導体ウェハの計測（シリコンメトロロジー）。
• 医療、精密機械、航空宇宙、時計、ロボティクス、CCC分野などの精密用途。

バリエーションと組込み
CCSコントローラはCCS PRIMAシリーズおよびCCS OPTIMA+として提供されます。CCS PRIMAは1チャンネル、2チャンネル（マルチプレクス）、4チャンネル（マルチプレクス）のバリエーションがあります。CCS PRIMA+はガラス厚測定など光出力を必要とする用途向けに出力を強化しています。OEM統合向けに、CCS PRIMAはBOXLESSバージョン（筐体非搭載）も提供され、カスタム筐体への組込みが可能です。

技術仕様（表）
Model | CCS-Prima | CCS-Prima 2 | CCS-Prima 4 | CCS-Prima+ | CCS-Optima+
Order Code | O8ST10M1001 | O8ST11M1001 | O8ST12M1001 | O8ST13M1009 | O8ST09M2001
Technology | Chromatic Confocal
Source | White LED
Number of channel | 1 | 2 (multiplexed) | 4 (multiplexed) | 1 | 1
Measuring Frequency | From 100 Hz to 2000 Hz (PRIMA family) | From 500 Hz to 10000 Hz (OPTIMA+)
Calibration table memory | Up to 20 calibration tables
Distance Measurement | First/Strongest peak detection
Thickness Measurement | 2 peaks detection (thickness via two-peak processing)
Advanced features | AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
Digital Output | RS232, RS422, USB
Synchronization | Trigger in & out
Other Input/Output | 2 analog outputs; encoder input (up to 3)
Fiber connection | E2000/APC
Temperature in use | 5°C - 50°C
Storage temperature | -30°C - 70°C
Relative humidity | 5% - 80% RH without condensation
Protection type | IP20
Compliance | EN 61326-1 (for applicable models)
Power Supply | 24V DC
Maximum/Usual Consumption | 25W / 8W (typical variants) (values vary by model)
Dimensions | 162 mm x 138.1 mm x 111.5 mm
Weight | Typical 1.2 kg (varies by model)

機能 / 技術仕様

• 技術：Chromatic Confocal（クロマティックコンフォーカル）。
• 光源：ホワイトLED。
• チャンネル数：モデルにより1、2（マルチプレクス）、4（マルチプレクス）。
• 測定周波数：PRIMAファミリ 100–2000 Hz；OPTIMA+ 最大10,000 Hz。
• キャリブレーションメモリ：最大20のキャリブレーションテーブルを選択可能。
• 距離検出：最初／最も強いピークの検出；厚みは二ピーク検出で算出。
• 拡張機能：AutoLed、AutoDark、DoubleFrequency、HoldLastValue 等。
• インターフェース：RS232 / RS422 / USB、2つのアナログ出力、エンコーダ入力（最大3）、トリガー入出力。
• 光ファイバ接続：E2000/APC。
• 使用温度：5°C〜50°C；保管温度：−30°C〜70°C。
• 相対湿度：5%〜80%（結露なきこと）。
• 保護等級：IP20。
• 適合規格：該当するモデルはEN 61326-1に準拠。
• 電源：24 V DC；典型消費電力 約8–9 W；最大 約25 W（モデルにより異なる）。
• 寸法：162 x 138.1 x 111.5 mm（コントローラ筐体）。
• 重量：約1.2 kg（モデル依存）。
