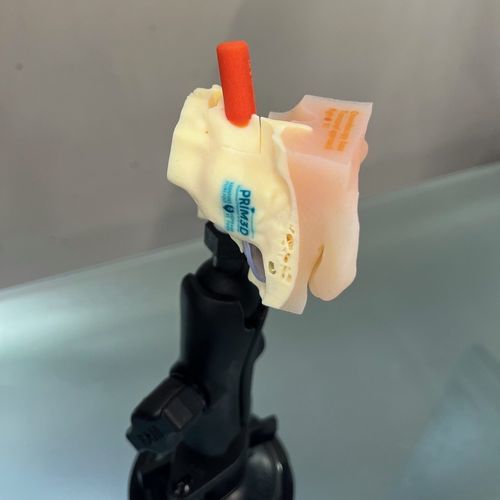

耳鏡検査シミュレーター OTOSURG

顕微鏡手術用耳鼻咽喉治療用内視鏡トレーニング用

製品概要
OTOSURGは経耳道（transcanal）鼓膜形成術のトレーニング用モデルで、外耳道経由の内視鏡手術および顕微鏡手術の実習を目的に設計されています。鼓室の解剖を再現し、鼓膜の内視鏡観察に適した視野を提供します。

検証研究
検証研究: Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

主な用途

• オトエンドスコピーおよび顕微鏡下のオシキュロプラスティー技術のトレーニング。
• 解剖学的に現実的な環境での内視鏡・外視鏡の操作習得。
• 患者リスクなしに中耳人工骨（オシクル）置換などの手技を教育・演習。
• 学会や研修での医療機器デモやカスタムシナリオ（鼓膜有無、色分けマーカーなど）に適応。

特徴（利点）

• 鼓膜および鼓室の解剖学的ランドマークを正確に内視鏡観察可能。
• 学習段階に合わせた難易度・解剖設定（外耳道径の変更、視覚インジケータ）に対応。
• 標準化された技能評価のための再現性のあるシナリオ。
• 段階的学習とグループトレーニングを支援する教育的設計。
• 教育目的や機器デモに合わせたカスタマイズオプション。

再現される構造

• 外耳道皮膚、輪（annulus）、鼓膜。
• 鼓室の骨性ランドマーク。
• 鼓膜弦、アブミ骨腱、鼓膜張筋の付着部。
• 可動性のある耳小骨連鎖（槌骨、砧骨、アブミ骨）、構造の可変性あり。

対応手技（使い捨てカートリッジ使用）

• 外耳道皮膚の切開と剥離。
• 鼓膜の剥離および移植片配置の練習。
• 鼓室内の探索・操作。
• 耳小骨の温存・可動化・離断。
• オシキュロプラスティー技術（PORP、TORP、転位、ピストン挿入など）。

セット内容

• 1台の再利用可能な側頭骨モデル（解剖学的基台）。
• 1本の関節アーム（位置決め用）。
• 1セットの選択可能な使い捨てカートリッジ（病態別）。

利用可能なカートリッジ種類

• 正常な鼓室（病変なしカートリッジ）。
• 鼓膜穿孔カートリッジ（後方、前方など、タイプのカスタマイズ可）。
• 耳硬化症バリエーション（アブミ骨固着型；耳硬化症切除後のアブミ骨欠損および残存プラテ）。
• オシキュロプラスティー用バリエーション（PORP用にマンブリウム欠損；TORP用にマンブリウム・アブミ骨欠損など）。
• 慢性中耳炎関連カートリッジ（陥凹ポケット、コレステアトーマ）開発中。

追加オプション（要望に応じて）

• シミュレーション用液体血液。
• 3D印刷アポネウローシスプレート（50 x 50 x 0.3 mm）。
• 3D印刷軟骨プレート（50 x 50 x 0.9 mm）。

開発とライセンス
本モデルはAssistance Publique – Hôpitaux de ParisのPrim3DプラットフォームおよびUniversité Paris Citéによって開発されました。独占的な開発・運用ライセンス：N° VAL 2025/2024-070/01。

技術仕様

• 種別：経耳道的・顕微鏡的アプローチ向け鼓膜形成術トレーニングシミュレータ。
• モデル名：OTOSURG。
• 材料：再利用可能な骨モデル + 使い捨てカートリッジの3D多材料造形部品。
• トレーニングモード：オトエンドスコピー、顕微鏡下オシキュロプラスティー、PORP/TORP技術、鼓室探索・操作。
• カスタマイズ：鼓膜の有無、解剖学的マーカーの色分け、外耳道径の変更が可能。
• セット内容：再利用可能な側頭骨モデル、関節アーム、選択可能なカートリッジセット。
• オプション：シミュレーション用血液、3D印刷のアポネウローシス・軟骨プレート（寸法指定）。
