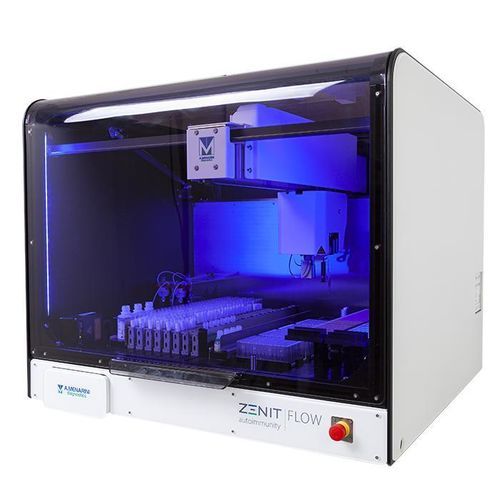

自動サンプル準備システム Zenit Flow

希釈式滴定式洗浄用

製品概要Zenit Flowは間接蛍光（IIF）スライドの自動処理システムで、サンプル希釈、分注、洗浄、カバーグラスの装着までを行い、解析準備が整ったスライドを提供します。

システム容量

• 最大240サンプル：8 × 30本チューブラック
• 最大30スライド：2 × 15スライドラック
• 最大384ウェルの希釈・滴定用：4 × 96ウェルプレート（容量1.2 mL）

スケーラブルな処理能力

• 約1時間：5 × 12ウェルスライド
• 約2.5時間：15 × 12ウェルスライド
• 約5時間：30 × 12ウェルスライド

最適化されたワークフロー

• 同一解析セッション内で異なる一次チューブから自動的にプレ希釈を実行
• 3本のプローブ：2本の高精度分注針と1本の吸引針によりスライド準備を高速化
• プロセス終了時には培地添加とカバーグラス装着を含め完全にマウントされたスライドが得られる
• 複数のIIFアッセイ設定に対応するオープン構成
• 試薬消費量の自動計算機能
• 試薬とサンプルのトレーサビリティのための1D/2Dバーコードリーダー内蔵

標準化された結果

• 高精度ピペッティング
  • 信頼性ある液検知のための静電容量式レベルセンサー
  • ピペッティング範囲：5 μl ～ 1000 μl
• 洗浄工程の標準化
  • 分注と吸引のための別チャンネル
  • 細胞および組織向けに2種類の洗浄モード：マルチドロップまたは連続フロー
• キャリーオーバー回避
  • 金属製ニードル（コーティングなし）、内外ともに洗浄可能

モジュール性

• 1つのPCワークステーションでZenit FlowとZenit Fastの両方を管理可能
• 複数のZenitユニットを1台のワークステーションに接続して集中管理可能
• 完全なトレーサビリティと双方向LIS接続を実現するZENIT Hubミドルウェア
• ラボのニーズに応じて処理能力を拡張可能

Zenit Flow + Zenit FastZenit FlowはZenit Fastと並列動作するよう設計されており、処理とスキャンを同時に行うことでラボの生産性を向上させます。リードタイムなしで並列運転が可能です。

マルチメディア

• 製品ビデオ利用可能（ページにビデオIDあり）

技術仕様

• ポンプ：1 遠心（パリスタルティック）ポンプ；2 吸引ポンプ；2 × 1.25 mL シリンジポンプ
• トレーサビリティ：サンプル — 焦点調整付きリニアバーコードリーダー；スライド — Data Matrix、Aztec Code、Han Xin、Micro QR、QR Code
• スライド容量：最大30スライド（2 × 15スライドラック）
• サンプル容量：最大240サンプル（8 × 30チューブラック）
• 希釈キュベット：384（4 × 96ウェルブロック、1.2 mL）
• プローブ数：3（2 本の精密分注針 + 1 本の吸引針）
• スライド洗浄：連続フローまたはマルチドロップ
• 液体検出：静電容量式レベルセンサー
• ピペット容量範囲：5 μl ～ 1000 μl
• 外部タンク（センサー付）：2 × 5 L 緩衝液、1 × 5 L 洗浄、1 × 5 L 廃液
• コントロール数：最大20バイアル
• 希釈剤スロット：最大10
• 試薬スロット：最大17（コンジュゲートおよびマウント媒体）
• カバーグラスディスペンサー：2 × 各最大30枚（24 × 60 × 0.1 mm および 24 × 64 × 0.1 mm）
• 使用環境：温度 15–35 °C；湿度 35%–80%（結露しないこと）
• 電源：AC 100–240 V、50/60 Hz；最大消費電力 150 VA
• 騒音放射：<63 dB（1 m）；<72 dB（アラーム時）
• 動作高度：<2000 m
• 機器寸法（W × H × D）：88 cm × 74 cm × 84 cm；機器重量：100 kg
• 梱包寸法（W × H × D）：99 cm × 96 cm × 94 cm；梱包重量：160 kg
• 輸送/保管：温度 0–55 °C；湿度 20%–85% RH（結露や凍結不可）
