手術器具用モーター

医療設備用医療産業用ブラシレス

概要

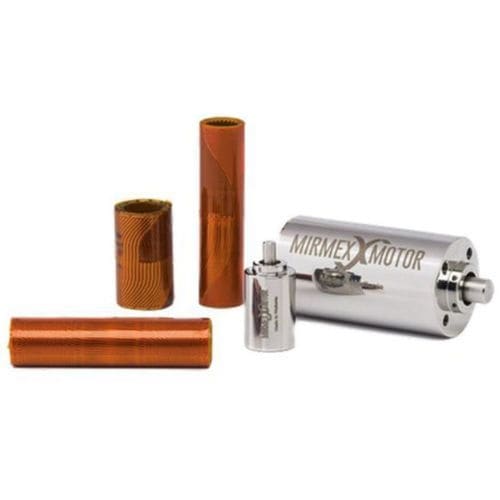

Mirmexの技術は、印刷されたスロットレス巻線トポロジーにより従来の銅線巻線を排除することで、放射フラックスBLDCマイクロモーターを再定義します。これにより、ゼロコギングで熱・材料効率に優れた、コンパクトでカスタム可能なマイクロモーターのラインアップが実現します。

特長

• 印刷巻線トポロジーを採用したスロットレスのブラシレスDCマイクロモーター（従来の銅線巻線なし）。
• ゼロコギングにより線形の駆動性と高精度を実現。

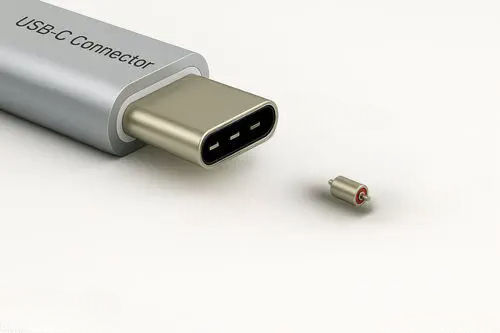

• 同等性能で競合製品より最大50%小型化。
• 高い銅充填率により優れた性能密度を実現。
• 熱的挙動が改善され、熱損失や渦電流損失が低減。
• カスタム対応：直径、長さ、回転数、電圧、トポロジーを完全に適応可能。
• 数百回の滅菌サイクルに耐えるオートクレーブ対応設計。過酷環境にも適合。

性能範囲
直径: 1.5 - 85 mm
長さ: 2 - 120 mm
出力（最大）: 1000 W
トルク（最大）: 500 mNm
回転数（最大）: 120,000 rpm

適用例
医療用パワーツールのモータライゼーション
直径: 18.5 mm
長さ: 37 mm
回転数: 80,000 rpm
出力: 75 W
トルク: 10 mNm
効率: 93%

• 主な特長: 熱最適化により過熱前の稼働時間が延長、より小型軽量でハンドピースへの組み込みが容易、骨手術向けの高トルク。

宇宙機器用アクチュエータ
直径: 20 mm
長さ: 32 mm
回転数: 10,000 rpm
出力: 100 W
トルク: 100 mNm

• 主な特長: 安全な動作と簡素化されたギアボックスのための高トルク、軽量、長寿命のための堅牢性と精度。

コボット用アクチュエータ
直径: 43 mm
長さ: 30 mm
回転数: 1,500 rpm
出力: 30 W
トルク: 190 mNm

• 主な特長: 動的性能と応答性の向上、コンパクトな統合のための小型化、ゼロコギングと線形駆動により精密な動作を実現。

追加の利点

• 試作が容易で、カスタム製造の時間短縮とコスト低減が可能。
• 銅線ファイバー単位まで一貫した性能と高い再現性。
• より持続可能なコンセプト：原材料使用量の削減（最大<45%）とエネルギー消費の低減。
• 従来のワイヤー巻線法では実現できないユニークなコイル／巻線トポロジー。

技術仕様

• 製品群: 印刷／スロットレス巻線を採用した放射フラックスBLDCマイクロモーター。
• 直径範囲: 1.5 mm〜85 mm。
• 長さ範囲: 2 mm〜120 mm。
• 最大出力: 構成により最大1000 W。
• 最大トルク: 構成により最大500 mNm。
• 最大回転数: 構成により最大120,000 rpm。
• ゼロコギングトポロジーにより滑らかで線形なトルク対回転数特性を実現。
• 高い銅充填率により高い性能密度を確保。
• 熱的に最適化された設計により熱損失および渦電流損失を低減。
• 滅菌数百回に対応するオートクレーブ対応；医療用途や過酷環境に適合。
• 用途に合わせた寸法および電気／機械パラメータの完全カスタマイズが可能。
